超声波物位计故障简易判断

超声波物位计故障简易判断

在确保仪表与传感器安装正确（详见文档“现场仪表安装主要注意事项”）及仪表的简易设置中相关参数设置正确后，若仪表无测量值或者测量值不准确可先做如下处理：

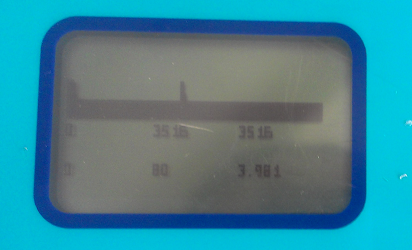

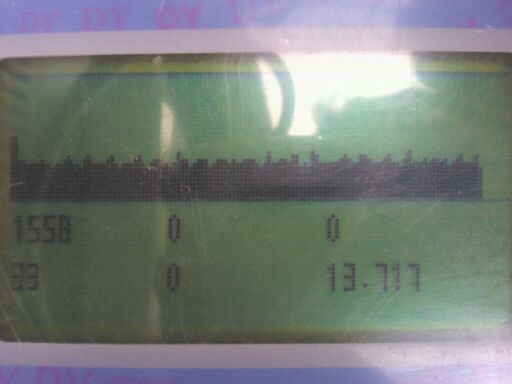

1、在仪表显示界面下方，先按住“▲”键不放，再按住“SET”就会出现回波菜单图，如果显示如图1和图2所示类似界面，则说明电源干扰大，仪表需良好接地。

图1                                      图2

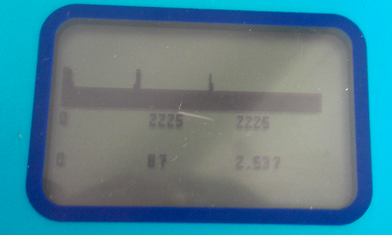

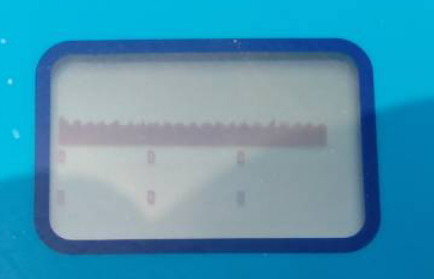

2、若仪表回波显示正常（类似图3与图4所示），则应查看简易设置模式中的相关参数是否设置正确。

图3                                           图4

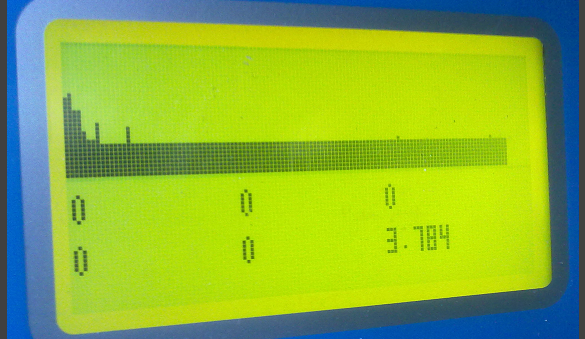

3、若显示类似图5所示界面，则说明回波信号偏小，需查看探头到被测量物体间的距离是否在仪表的量程内，被测物体表面是否有泡沫或者粉尘。有类似的回波情况的仪表，用户可将传感器对着墙壁或者较平整的界面测量，在仪表量程范围内看能否测量。

图5
