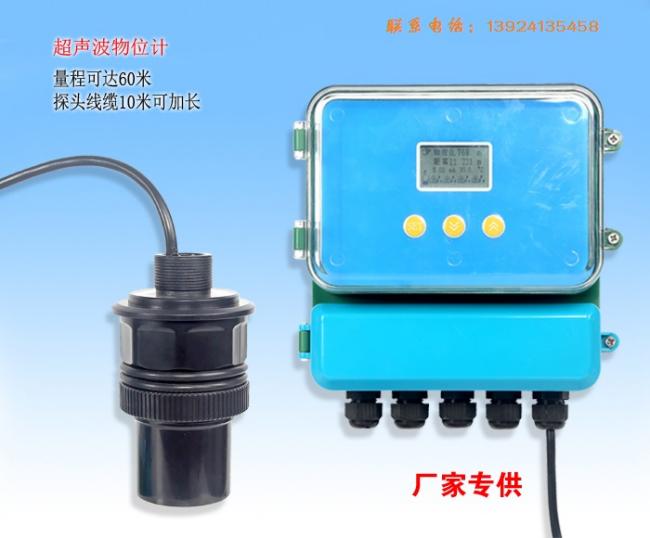

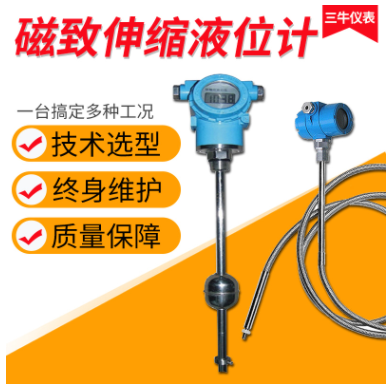

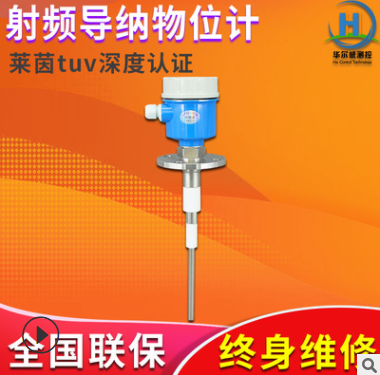

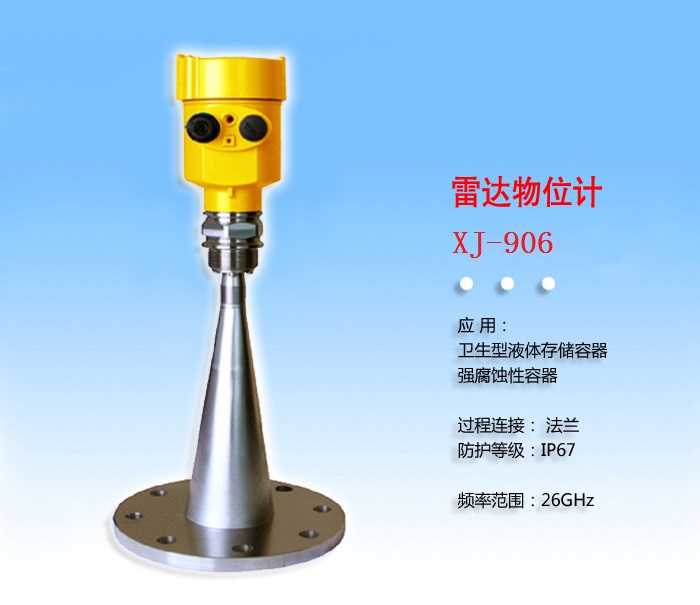

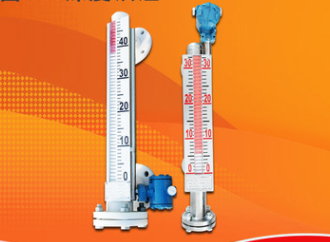

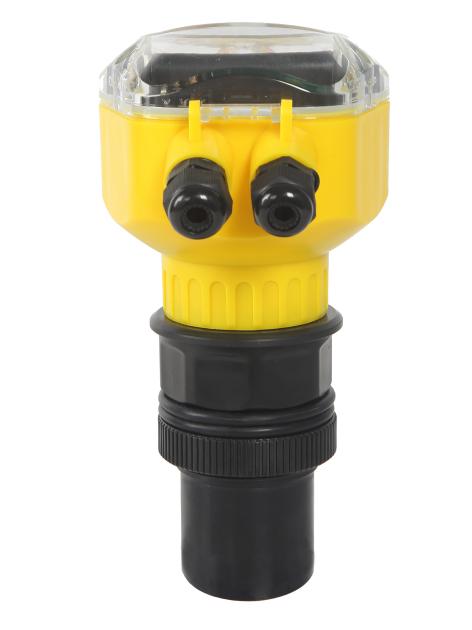

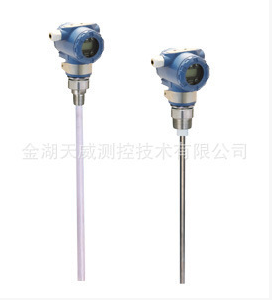

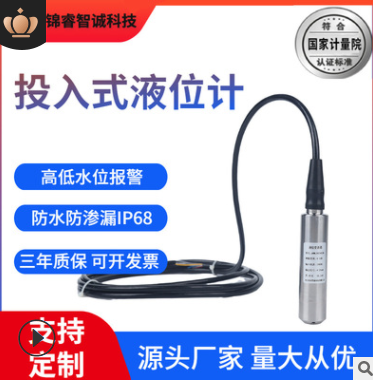

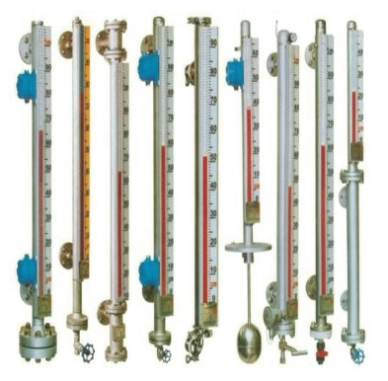

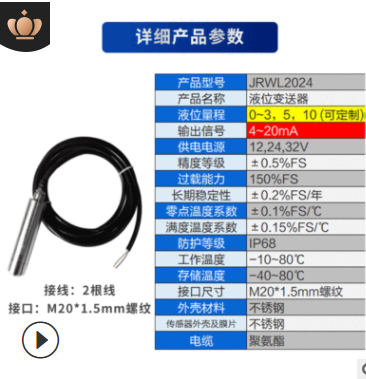

液位(水位)测量仪表的种类及优缺点发表时间:2021-06-04 15:10 液位(水位)仪表的种类及特点 市面上能进行液位(水位)测量的仪表有很多,每种仪表都有自己的特点,下面针对常用的几款液位(水位)测量的仪表进行介绍。 超声波液位(水位)计 超声波液位计是一款非接触式液位计,应用范围广泛,几乎绝大部分场合都能适用。超声波液位计量程大,目前市面上最大的可以测量100米量程。 雷达液位(水位)计 雷达液位计跟超声波液位计一样,也是非接触式的。适用范围广泛,量程最大可达到70米。雷达液位计在精度上优于超声波液位计,同时价格也比超声波液位计高。 射频导纳液位(水位)计 射频导纳是一种从电容式发展起来的、防挂料、更可靠、更准确、适用性更广的新型物位控制技术,是电容式物位技术的升级。属于接触式测量,测量的量程有限。 磁翻板液位(水位)计 磁翻板液位结构基于旁通管原理,主导管内的液位和容器设备内的液位高度一致,根据阿基米德定理,磁性浮子在液体中产生的浮力和重力平衡浮子浮在液面上,当被测容器中的液位升降时,液位计主导管中的转浮子也随之升降浮子内的永久磁钢通过磁耦台驱动指示器内的红白翻柱翻1 80°,当液位上升时翻柱由白色转为红色当液位下降时羽柱由红色转为白色指示器的红,白界位处为容器内介质液位的实际高度从而实现液位的指示。 磁致伸缩液位(水位)计 磁致伸缩液位传感器的结构部分由不锈钢管(测杆)、磁致伸缩线(波导丝)、可移动浮子(内有永久磁铁)等部分组成。传感器工作时,传感器的电路部分将在波导丝上激励出脉冲电流,该电流沿波导丝传播时会在波导丝的周围产生脉冲电流磁场。在传感器测杆外配有一浮子,浮子沿测杆随液位的变化而上下移动。在浮子内部有一组永久磁环。当脉冲电流磁场与浮子产生的磁环磁场相遇时,浮子周围的磁场发生改变从而使得由磁致伸缩材料做成的波导丝在浮子所在的位置产生一个扭转波脉冲,这个脉冲以固定的速度沿波导丝传回并由检出机构检出。通过测量发射脉冲电流与扭转波的时间差可以精确地确定浮子所在的位置,即是液面的位置。 压力式液位(水位)计 压力式液位计也叫投入式液位计,压力式液位计变送器是通过测量液体高度而产生的静压力来测定液体液位的,属于接触式液位计。由于仪表传感器与液体接触,所以仪表很容易受液体特性及液体中的杂质影响。 电容式液位(水位)计 电容式液位变送器依据电容感应原理,当被测介质浸汲测量电极的高度变化时,引起其电容变化。它可将各种物位、液位介质高度的变化转换成标准电流信号,远传至操作控制室供二次仪表或计算机装置进行集中显示、报警或自动控制。其良好的结构及安装方式可适用于高温、高压、强腐蚀,易结晶,防堵塞,防冷冻及固体粉状、粒状物料。 ![]() |
