基于多普勒原理的单点式超声波流速仪、流量计

基于多普勒原理的单点式超声波流速仪

超声波在水中传播,碰到随水流动的微小颗粒产生反射或散射波,由于存在多普勒效应,反射或散射波将产生多普勒频移,我们利用电子技术把产生的频移读出来，就可以计算出水的流速。

频率偏移量   = V1*fo/Vo

V1= 水的流速，Vo:声波在水里面的流速，

fo：发射信号的频率。

超声波流速剖面仪ADCP

全称为Acoustic Doppler Current Profilers指声学多普勒流速剖面仪是二十世纪80年代初发展起来的一种测流设备。ADCP具有能直接测出断面的流速剖面、具有不扰动流场、测验历时短、测速范围大等特点。目前被用于海洋、河口的流场结构调查、流速和流量测验等。

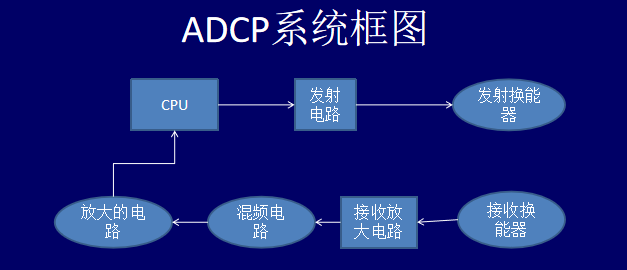

单片机控制发射电路，让发射换能器发射出高频超声信号。接收换能器接收到信号后，经过放大，进入混频电路，混频电路出来的信号，经过低通滤波，再经过放大电路，进入单片机，单片机进行高速AD采样，FFT变化，得到频率偏移量，计算出水中的流速、流量。
