超声波物位计菜单简易设置操作说明

提示：由于产品在不断更新，产品说明书和安装说明书不能保证跟最新的产品一致。产品本身和使用说明如有所变化将不能通知到每一位客户，如有需要请直接跟我公司销售人员联系。变化的部分包含但不限于以下部分。

1.产品的盲区、性能参数、功能、结构、形状、颜色等。

2.软件的功能、结构、显示方式、操作习惯等。

3.对于硬件的任何操作，都必须在断电之后进行，如果带电操作造成短路等故障，不在保修范围之内。

4.开盖操作，必须断电之后进行，而且不能有液体进入仪表内，如果有液体进入而造成故障，不在保修范围之内。

本公司生产的超声波物位计,正常情况下,按照说明书的安装要求,安装好设备后,只需要设置以下几个参数,设备就可以正常使用了。

    面板上有三个按键，通过这三个按键可对仪表进行调试。调试后液晶屏幕上显示测量值。

     ◇进入菜单项              ◇移动光标

◇确认菜单项              ◇选择菜单项

◇确认参数修改            ◇参数修改

(1)仪表通电显示后，长按设置键(SET)两秒进入一级菜单。

菜单模式有：《专家设置模式》和《简易设置模式》。一般情况下，只需要设置《简易设置模式》内容就可以。

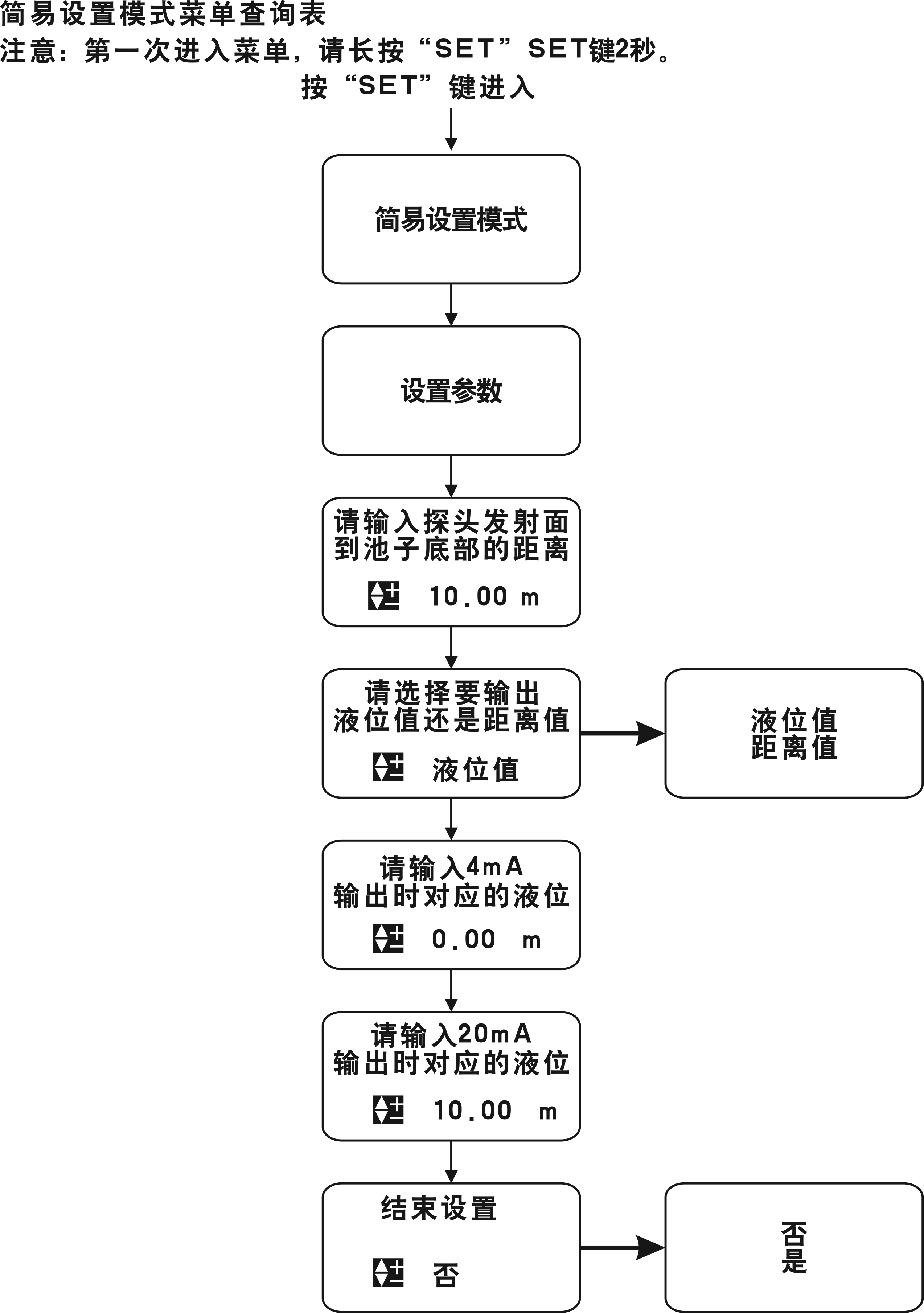

    简易设置模式的菜单内容，如下图所示：

  专家设置模式的菜单查询表，祥见“六、菜单界面及操作说明：”。

(2)选择测量模式:

测量模式分距离测量和物位测量。出厂默认为物位测量。

(3)将探头的高度值输入到“参考零点”。(探头高度为探头发射面到罐底或池底的距离)

  ①距离测量模式下，参考零点设置没有意义，量程高点、量程低点的位置参见附图1.1。

②物位测量模式下，参考零点、量程高点、量程低点的位置参见附图1.2。

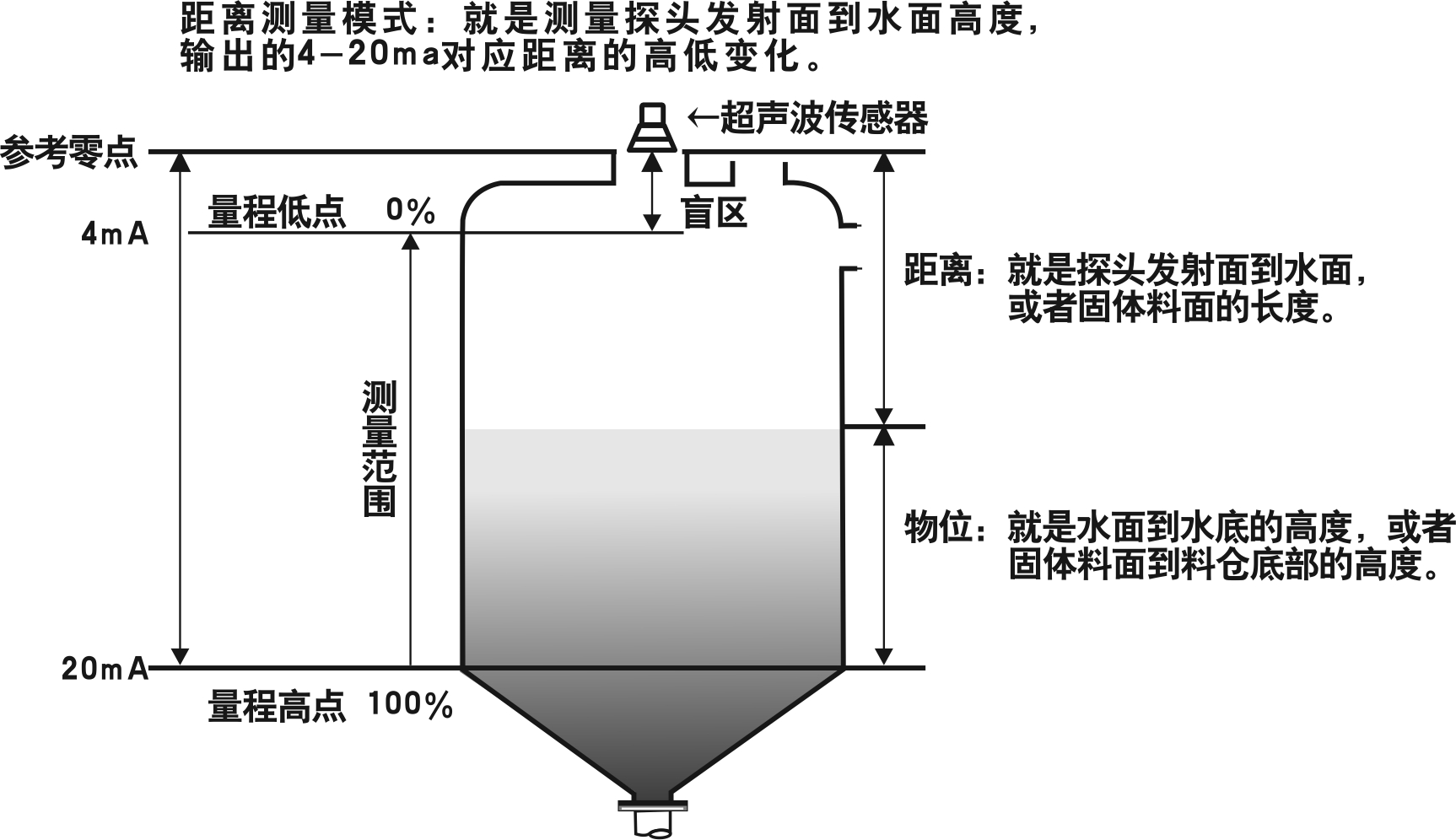

附图1.1 距离测量示意图

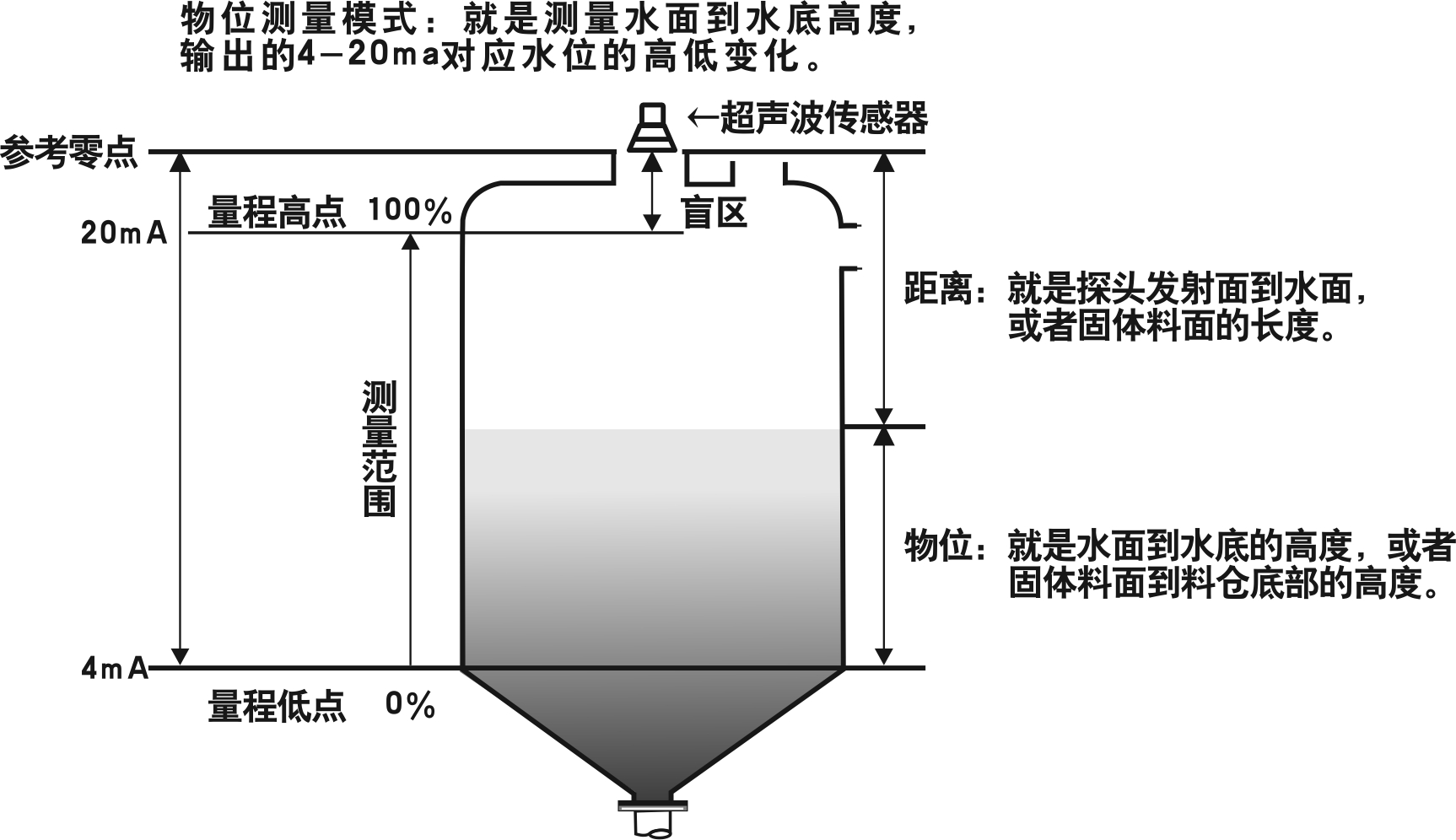

附图1.2 物位测量示意图

量程低点: 参考平面到该位置的距离值。当量程低点高于参考平面时数值为正，低于参考平面时数值为负。液位在该位置时输出4mA电流。

量程高点: 参考平面到该位置的距离值。当量程高点高于参考平面时数值为正,低于参考平面时数值为负。液位在该位置时输出20mA电流。

(4)带继电器工作的:进入报警设置选项,设置三个参数:

  ①报警模式:选择高位报警、低位报警或者关闭。

  ②报警值:高位报警:液位高于报警值时报警

           低位报警:液位低于报警值时报警

  ③回差值: 回差值是为了防止测量误差引起在报警点附近报警开关反复跳动。

高位报警状态:液位低于(报警值-回差值)时解除报警

低位报警状态:液位高于(报警值+回差值)时解除报警

(5)探头选择、参数校正、算法选择项请在专业技术人员指导下进行设置。

(6)设备安装完毕，必须真正单独接地，不要与电气箱或者仪表箱的公用地接地。

(7)建议：超声波物位计在与变频器、PLC等有干扰的设备连接时，电源部分要加隔离变压器，信号部分要加信号隔离器，并做可靠接地处理。

★信号线不可与动力线、电源线在同一个线槽内，要单独穿金属管安装，或者是远离动力线和电源线安装，在没有穿管安装的前提下，距离动力线、电源线距离至少1米以上。

图示说明：

★这是重要提示，请仔细阅读，并严格按照要求做。

▲这是一般提示，请仔细阅读，以免在使用中引起困扰。
