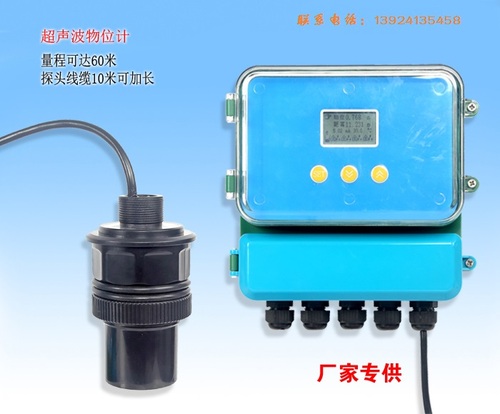

一、产品简介
超声波物位计（测量料位，液位），是一种非接触式、高可靠性、高性价比、易安装维护的物位测量仪器。它不必接触介质就能满足大部分物位测量要求，是我们公司经过多年努力开发，拥有完全自主产权的新一代超声波物位计。
二 、调试由于仪表现场安装环境不同的。因此超声波物位计在工作之前必须知道所需测量的基本情况，比如：测量范围、零点、满程和现场工况等等。
超声波探头安装于被测容器顶部，电路控制探头向被测液体发射超声波，超声波到达被测液体或固体表面后被反射由探头接收，主机测得该过程的传播时间t，根据已知声速v即可得出料面至探头的距离L，在已知探头至容器底部距离即安装高度H 的前提下，即可换算出容器内物位高度h，
计算公式为：h=H–L L=V*t/2
什么是盲区：超声波探头在发射超声波时，不能同时检测回波。当探头距离液面很近时，发射波与回波将会重叠在一起而无法分辨，因此在距探头发射面一定距离范围内仪表不能正常检测，这段距离为盲区，在安装时应使探头高出最大物位一定距离，避免液面进入盲区。
换能器内置温度传感器，可实现测量值的温度补偿。
超声波换能器采用最佳声学匹配之专利技术，使其发射功率能更有效地辐射出去，提高信号强度，从而实现准确测量。
仪表概况
应 用：各类工业、水利的液位测量
测量范围：2米；5米，10米，15米，20米，25米，30米，35米，40米，45米，50米
供电电压：12VDC，24VDC，220VAC±10%
过程连接：根据量程确定
主机外壳材料：ABS、PC
传感器外壳材料：ABS、PVDF、PTFE
过程温度：-25～+60℃
过程压力：0～3bar
线 制：四线制;
模拟信号输出：4-20mA;
数字信号输出：RS232或者RS485;
控制输出：2路继电器
防护等级：IP67
测量准确度：0.5%
显 示：LCD显示
传感器到主机电缆长度：10米
三、主要技术指标
功 能 | 分 体 型 |
量 程 | 5米、10米、15米、20米、30米、40米、50米、60米、70米 |
测量精度 | 0.5%-1.0% |
分辨率 | 3mm或0.1%（取大者） |
显 示 | 中文液晶显示 |
模拟输出 | 4～20mA/510Ω负载 |
继电器 输 出 | （可选配）单通道为2组，双通道是4组AC 250V/ 8A或DC 30V/ 5A 状态可编程 |
供 电 | 标配220V AC+15% 50Hz 可选24VDC 120mA 定做12VDC或电池供电 |
环境温度 | 显示仪表-20～+60℃， 探头-20～+80℃ |
通 信 | 可选485，232通信（厂家协议） |
防护等级 | 显示仪表IP65，探头IP68 |
探头电缆 | 可达100米，标配10米 |
探头安装 | 根据量程和探头的选型 |
产品功耗 | 分体式用24V电源供电，不带继电器功耗是100mA，带一个继电器是要120mA，2路继电器145mA,3路继电器要170mA，4路继电器要190mA. 具体功率如下： 无继电器是24×100mA=2.4W； 1路继电器是24×120mA=2.9W； 2路继电器是24×145mA=3.5W； 3路继电器是24×170mA=4.1W； 4路继电器是24×190mA=4.6W； |
备注：本系列超声波探头还可以根据客户需求定制：耐高压、耐高温、小口径、小盲区等特规探头。
四、安装指南
分体式超声波物位计标准型：

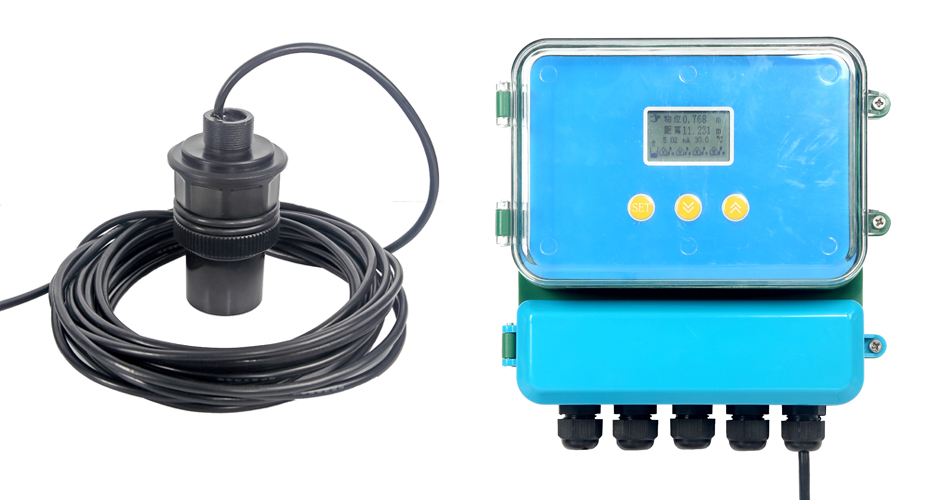

分体式液位计实物图
物位计安装尺寸图
4.2安装指南
4.2.1理解专业术语
①量程：在进行仪表选型的时候，量程的含义是很重要的，请看下面的示意图。
②发射角和虚假回波
超声波波速通过探头聚焦，脉冲波速的发射就好像手电筒的光速一样，离探头越远的地方，扩散面积就越大。
在发射角内的任何物体，如：管道、支架、焊缝、加强筋、搅拌螺旋桨、挂壁的物体，都会造成很强的虚假回波，特别是发射角内距离探头较近的物体。
例如：在距离探头6米处的管道造成的虚假回波要比距离探头18米处同样管道造成的虚假回波强9倍。
★尽量使传感器的轴线垂直于介质表面，并且避免在发射角内有任何其他物体。如：管道和支架等。
4.2.2测量范围选择
测量范围取决于超声波探头的范围。超声波探头的范围则取决于现场的工作环境、被测量目标、温度等。根据下表，你可以选择出你所需要的测量范围是几米。
液体表面 | 衰减的倍数 | 衰减的百分比 | 加大量程倍数 |
平稳 | 0dB | 0% | 无需加大 |
波纹 | 5...10dB | 50～67% | 1倍量程 |
大波动(比如有搅拌叶片) | 10...20dB | 90% | 3倍量程 |
固体物料表面 | 衰减的倍数 | 衰减的百分比 | 加大量程倍数 |
坚硬，粗糙(比如颗粒状橡胶) | 40dB | 99% | 10倍量程 |
柔软(比如煤粉、水泥、粉煤灰) | 40...60dB | 99～99.9% | 不建议使用 |
有粉尘 | 衰减的倍数 | 衰减的百分比 | 加大量程倍数 |
没有 | 0dB | 0% | 无需加大 |
少量 | 5dB | 50% | 1倍量程 |
大量 | 5...20dB | 50～90% | 3倍量程 |
有加料 | 衰减的倍数 | 衰减的百分比 | 加大量程倍数 |
无 | 0dB | 0% | 无需加大 |
少量 | 5...10dB | 50～67% | 1倍量程 |
大量 | 10...40dB | 67～99% | 3倍量程 |
有雾气 | 衰减的倍数 | 衰减的百分比 | 加大量程倍数 |
无 | 0dB | 0% | 无需加大 |
少量 | 5...10dB | 50～67% | 1倍量程 |
大量 | 10...20dB | 67～90% | 3倍量程 |
有蒸汽 | 衰减的倍数 | 衰减的百分比 | 加大量程倍数 |
无 | 0dB | 0% | 无需加大 |
少量 | 5...10dB | 50～67% | 1倍量程 |
大量 | 10...20dB | 67～90% | 3倍量程 |
探头和介质表面温差 | 衰减的倍数 | 衰减的百分比 | 加大量程倍数 |
≤20℃ | 0dB | 0% | 无需加大 |
≤40℃ | 5...10dB | 50～67% | 1倍量程 |
≤80℃ | 10...20dB | 67～90% | 3倍量程 |
信号衰减计算方式，如果是现场有多种情况，就要把这几种情况都累加起来来计算信号衰减的量。
·有少量加料 5...10dB
·有少量蒸汽 5...20dB
·探头和介质表面温差≤40℃ 5...10dB
合计 最小15dB，最大40dB。
在这种情况下，如果实际最大测量范围是5米，那么需要选用50米量程的超声波液位计来的量。
4.2.5测量液体
4.2.5.1平顶罐
平顶罐一般都有一个很短的接管，接管的基准面是法兰的下底面，在接管长度≤60mm，接管内径≥100mm，接管内壁平整无毛刺、凸起物的前提下，安装后探头的发射面低于法兰的下底面3cm就可以测量。
最理想的安装是直接将仪表安装在平顶容器上，不使用接管，容器上的圆形开口就可以足够固定安装用的法兰或者万向节。探头发射面是在基准面以下。
4.2.5.2拱形罐顶
对于拱形罐，仪表最好不要安装在罐顶中央，而是安装在罐顶半径的1/2或者2/3处(在满足离罐壁一定距离的前提下)。对于超声波脉冲来讲，拱形罐顶就好像是一个凸透镜，如果探头安装在凸透镜的焦点上，那么它就会接收到所有虚假回波。因此应该尽量避免将传感器探头安装在拱形罐顶中央。
