利用声波介质对被检测物进行非接触式和无磨损的检测。超声波传感器对无论是透明性的物体还是有颜色的物体,金属物体或者非金属物体、以及固体、液体或是粉状物质,均能检测。周围环境条件如有烟环境、灰尘环境或是下雨条件下几乎都不会影响超声波传感器的检测性能。
二、超声波测距原理
发射超声换能器发射出的超声脉冲,通过传播媒质传播到被测介质,经反射后再通过传声媒质返回到接收换能器,测出超声脉冲从发射到接收在传声媒质中传播的时间。再根据传声媒质中的声速,就可以算得从换能器到介质面的距离。从而确定液位。因此我们可以计算出探头到反射面的距离D = C*t/2(除以2是因为声波从发射到接收实际是一个来回,D是距离,C是声速,t是时间)。

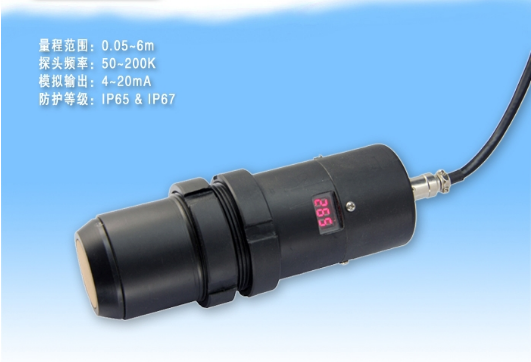

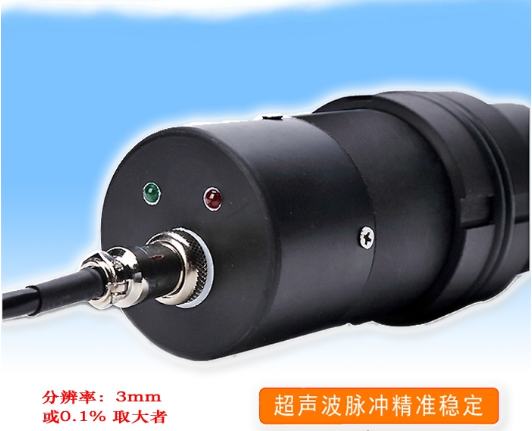

三、产品特点
高分辨率
响应时间短
通过RS 485 完成参数设置
丰富的输出方式:模拟量、RS485

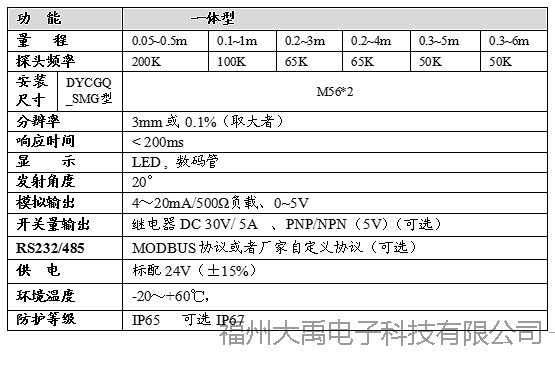

四、主要技术指标
![](static/picture/ABUIABACGAAgl7Tb-wUo0Jr9jgQwqwQ48QI.jpg)
五、安装指南
5.1 安装注意事项
(1) 超声波传感器安装时发射面应垂直于被测物体;
(2) 电源线和输出信号线不要接反。
5.2安装尺寸

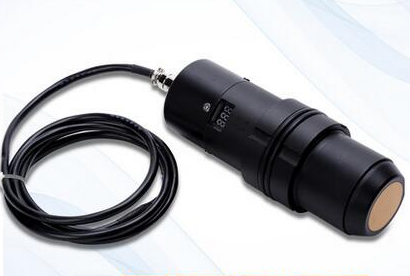

⑴ 超声波传感器外形图:
XJCGQ_SMG型:

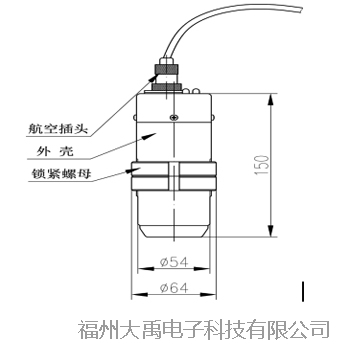

(2)超声波传感器尺寸图
XJCGQ_SMG型:
![](static/picture/ABUIABACGAAgl7Tb-wUonbqC6QIw3gI46gI.jpg)

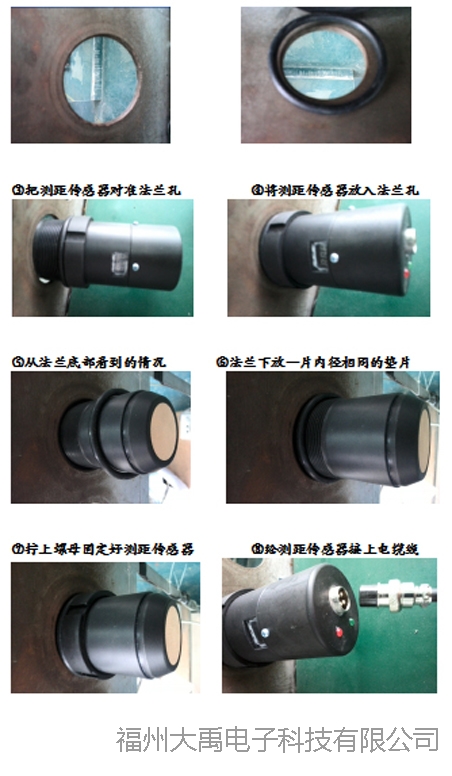

5.3 实物安装
DYCGQ_SMG型:
①在被测物体上方装一个法兰 ②法兰上放一片内径相同的垫片
![](static/picture/ABUIABACGAAgl7Tb-wUoiLHAvQIwxAM4iAY.jpg)

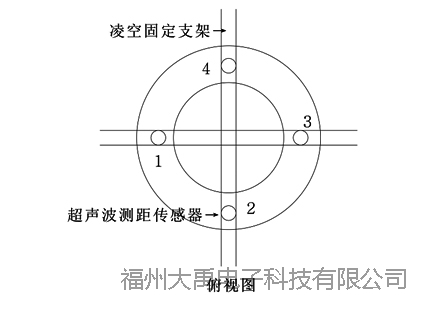

安装方式如下图:
为了避免震动对测量造成的影响,我们把杆式磁力线液位计固定在凌空的支架上,支架不与下面的水箱接触,只有杆式磁力线液位计放入水中。当水面波动推动浮球上下浮动的情况下,表头计算出液位变化值以4-20mA的方式输出。
