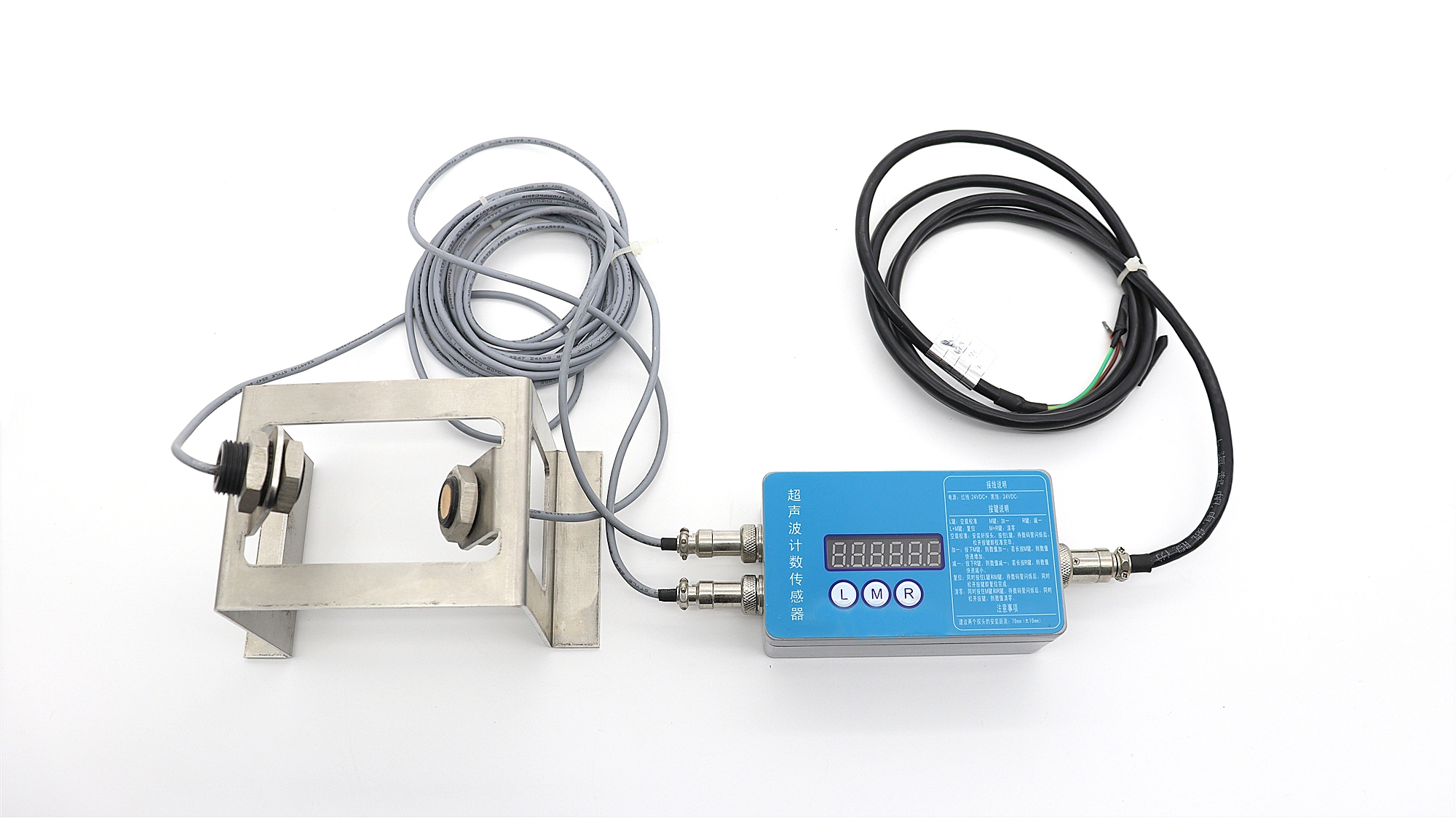

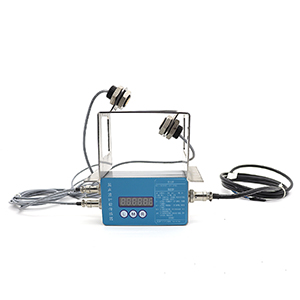

超声波计数传感器

说明:http://image0.chunsuns.com/site501/upload/album/20160905/2016090515392395917576.jpg

   超 声 波 计 数 传 感 器

简   介

使用超声波技术的计数传感器,主要用于工业产品的计数。为了识别是否有物体通过,每一次的采样值都与储存的参考值进行比较并相应地被指示为没有物体通过或有物体通过,并且可以手动校正存储值。超声波计数传感器不受被检物体的振动、材质、颜色的限制,一般应用于各种需进行产品计数的行业。

技术参数

供电电压:DC 24V±15%

工作温度: 探头-20~70℃,仪表-20~60℃

存储温度:-40~80℃

产品区域:直径范围为5mm~120mm的产品;

显示位数:0~999999;

输出信号:无

外壳材料:金属;

传感器材料:塑料

超声波技术的计数传感器,特别研制的超声波换能器和独创性的电子电路,可以应用于各种需进行产品计数的行业。该超声波系统是光电计数传感器没有办法比拟的,因为它不依赖于材料的颜色。

二、技术参数



供电电压

DC 24V±15%

数码管显示

0~999999

产品区域

直径范围为5mm120mm的产品

工作温度

仪表:-20+60

头:-20+80

外壳材质

金属

存温温度

-40+80

传感器

金属(如果有腐蚀性,请选用防腐材料做的传感器)

输出信号

三、产品特点

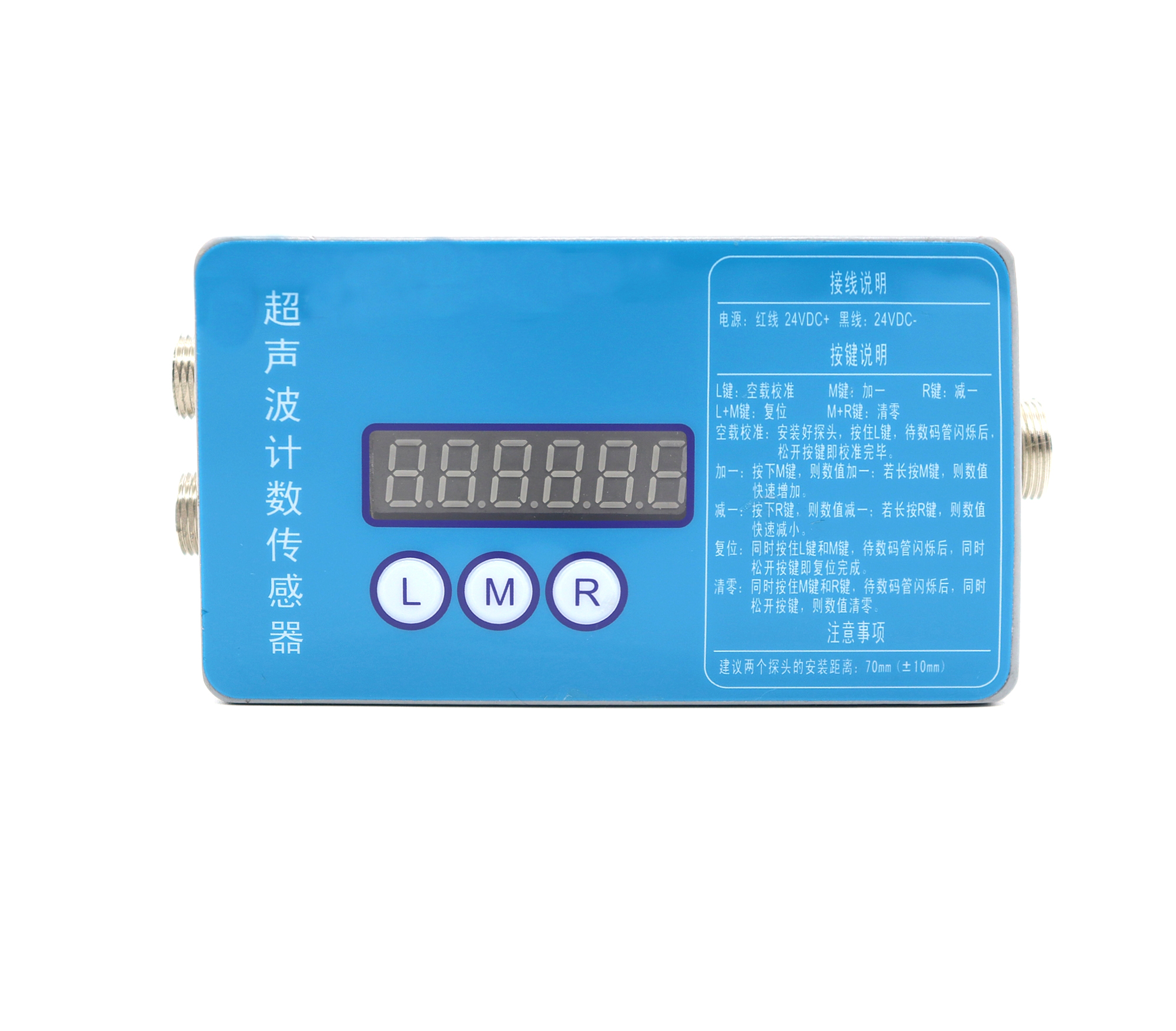

1> 包含一个信号处理器和两个超声波传感器(发射器和接收器)

2> 可靠检测各种工业产品,感应距离范围40-120mm

3> 测量材料直径范围为5mm~120mm的产品

4> 计数速度:0.01s/~80s/个;

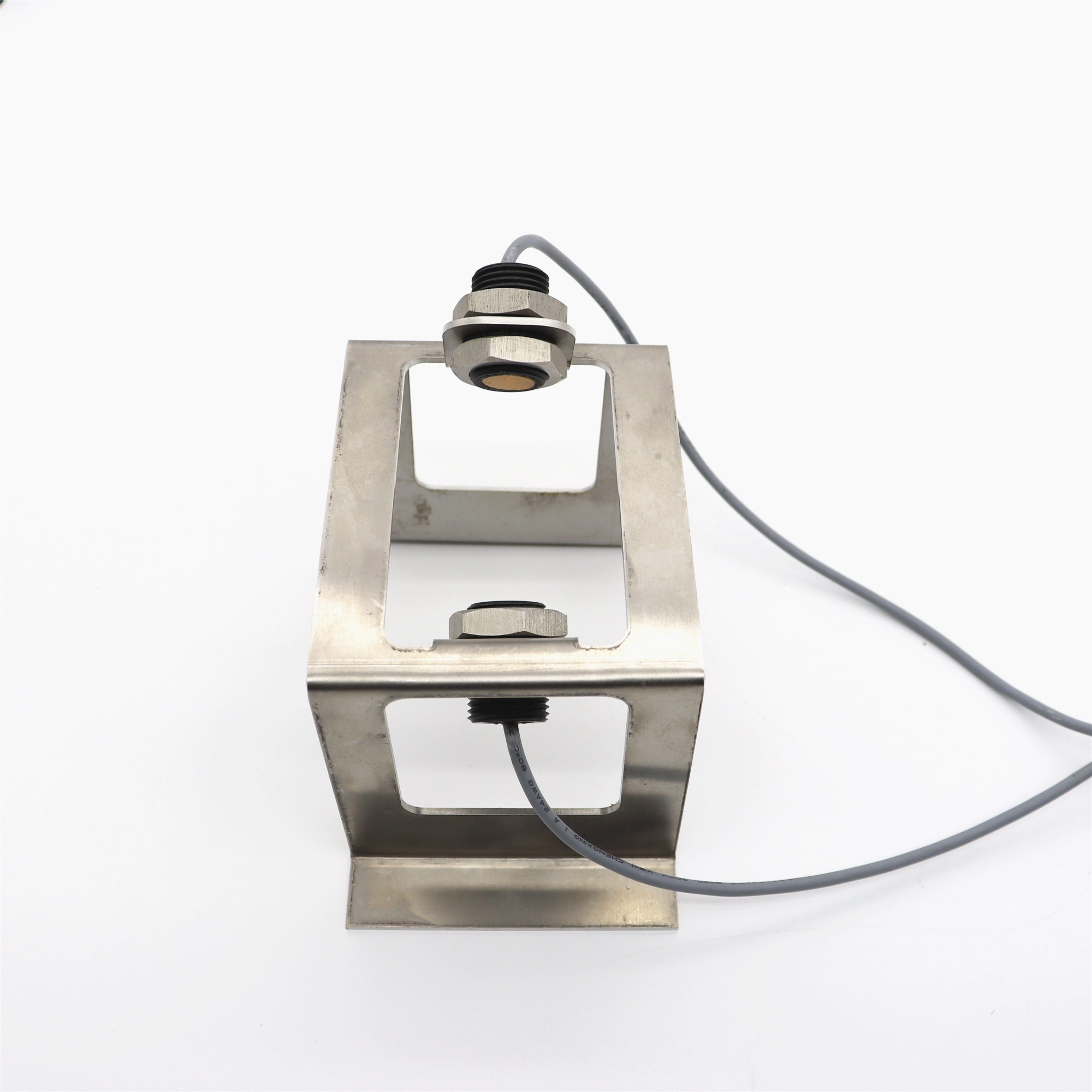

5> 超声波传感器外形安装尺寸:M18*1.5的螺纹;

四、产品原理

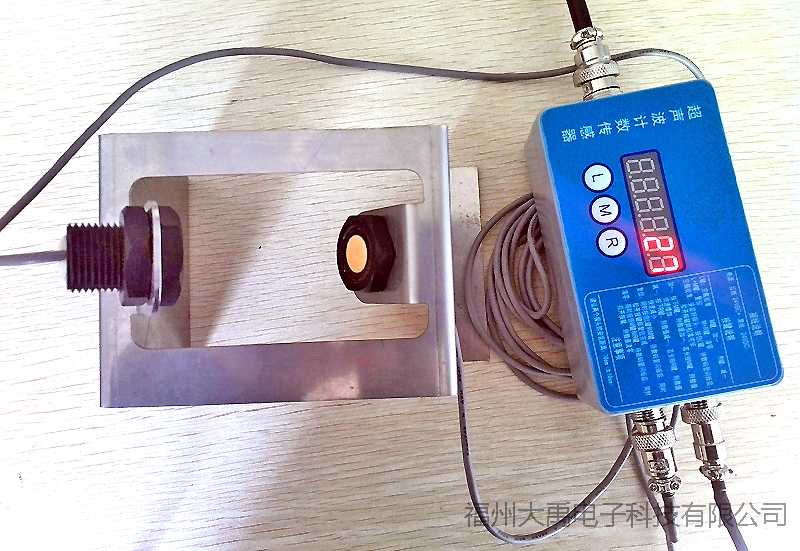

       一个高频超声波发射器在空气中发射超声波束。如果没有物体通过,该声波通过空气被超声波接收器接收,接收到的信号很强。如果有物体通过,该声波引起物体振动,而这也就会在物体的另一面反过来产生一个非常小的声波。这个小声波被超声波接收器接收,接收到的信号比较弱。超声波信号处理器通过比较接收到的信号和存储值,然后判断是否有物体通过。

说明:http://image0.chunsuns.com/site501/upload/album/20160902/2016090214393050995384.jpg

五、安装方式

说明:http://image0.chunsuns.com/site501/upload/album/20160902/2016090214400625312493.jpg

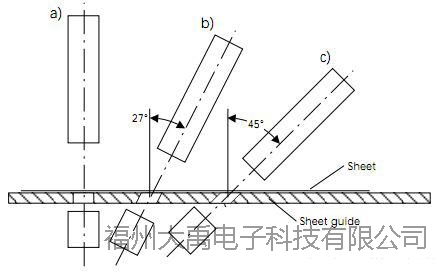

        超声波技术的计数传感器可以垂直于产品安装,在检测产品时,产品的摆动不会影响系统的功能。

        当两个探头的安装距离为40mm120mm时,系统安装角度无限制。当两个探头的安装距离较远时(如大于120mm),建议系统倾斜27°安装检测。

说明:http://image0.chunsuns.com/site501/upload/album/20160902/2016090214465766221303.jpg

六、注意事项

A. 控制器外壳可靠接地!!!

B. 发射器和接收器之间的距离必须至少为40mm,最大可达120mm。安装的时候精确的轴对准(±1°) 非常重要。如果发射器和接收器的轴没有对准,则工作性能会降低。

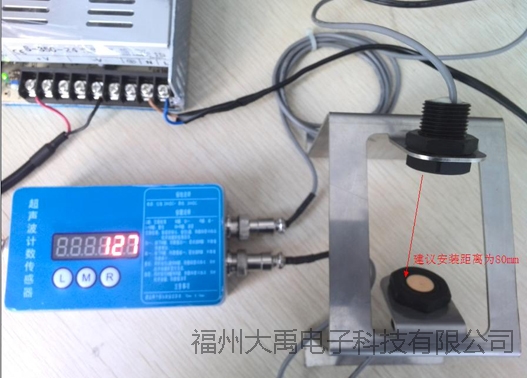

C. 建议安装距离:80mm(±10mm)

D. 校准:

当出现产品误测,如有产品通过误测为无产品的通过的时候,则在无产品通过时,按住L键,待数码管闪烁后,松开按键即校准完毕。

E.数值增减:

      当检测到的产品个数与实际的产品个数不同时,可通过按键M键或R键进行加减,使数码管的数值与实际的产品个数一致。

F.复位:

      如果产品出现异常状态,可尝试同时按住L键和M键,待数码管闪烁后,同时松开按键,即进行了产品复位。

G.清零:

      当要重新进行计数时,可同时按住M键和R键,待数码管闪烁后,同时松开按键,则数值清零。

H.数码管显示数据切换:

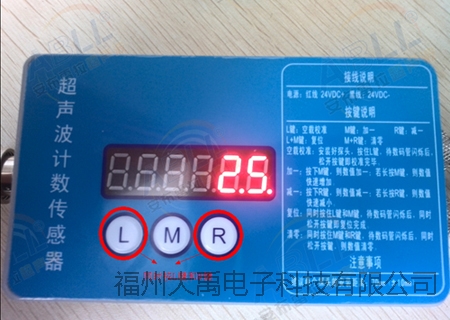

  当要查看计数的轮数时,可同时按住L键和R键,待数码管闪烁后,同时松开按键,可查看计数的轮数(此时小数点亮)。

说明:http://image0.chunsuns.com/site501/upload/album/20160902/2016090214420522684846.jpg

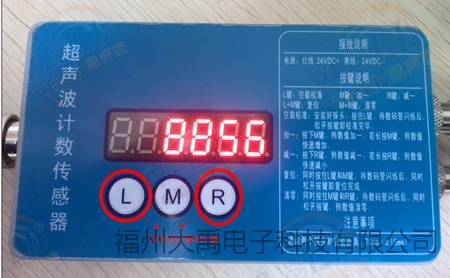

若要返回查看当前的计数值,可再次同时按住L键和R键,待数码管闪烁后,同时松开按键,可查看当前计数值(此时小数点暗)。

说明:http://image0.chunsuns.com/site501/upload/album/20160902/2016090214425937970759.jpg

总的计数值 = 轮数 × 1000000 + 当前计数值

例如上面数码管显示,则总的计数值 = 25 × 1000000 + 8856 = 25008856
