超声波物位计、液位计现场诊断报告

超声波物位计现场诊断报告

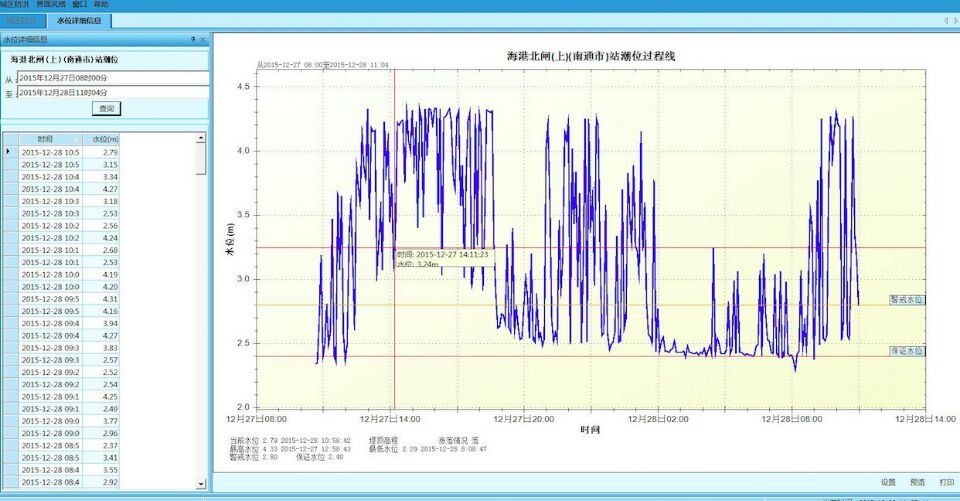

南通市水利局内河水位监测现场反馈称“仪表数据有时波动很大”。并发来液位监控曲线图(如图一、图二)

图一

图二

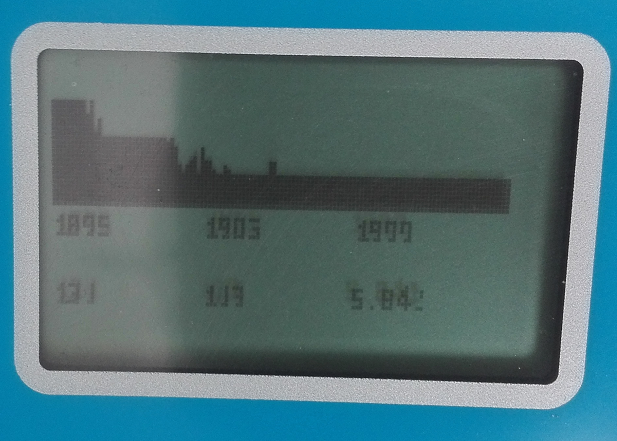

我公司派售后服务人员到现场了解到，安装探头用的是金属支架，虽然有加0型垫圈，但仪表仍然有较大的共振，回波图如图三，当长脉冲的信号较小时，仪表由于共振容易测到近距离处，导致液位偏高。 另外，换能器安装位置靠边太近，换能器容易测量到岸边，导致数据波动，安装如图四所示。

图三

图四

经过分析，客服人员对仪表进行了如下设置，由于客户仪表的安装位置较高，水位最高时，探头发射面距离水面有2米以上距离，把仪表的短门限值改为230，将短脉冲屏蔽，从软件上将共振现象屏蔽。 同时建议客户改变仪表探头安装位置，让客户将安装支架往外延伸，使得换能器水平方向距离岸边至少要有1米以上距离。

经过以上处理，仪表显示数据恢复正常。
