不同堰槽情况下如何设置明渠流量计的参数

不同堰槽情况下如何设置明渠流量计的参数

超声波明渠流量计测量流量具有安装方便，测量数值稳定，不受外界客观环境影响的优点。但由于超声波明渠流量计一般要配合量水堰槽使用，不同类型的堰槽参数设置有些区别，很多客户为此感到困惑。在此针对常用的三角堰、矩形堰、梯形堰、巴歇尔槽四种常见堰槽，就参数设置及参考零点选择作一说明。

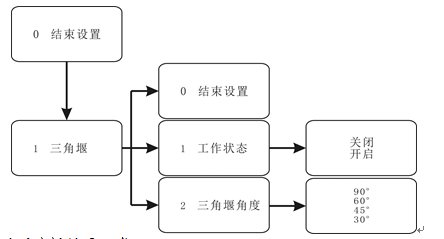

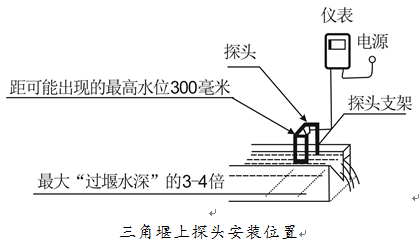

使用三角堰，可以在菜单9堰槽类型 → 1三角堰→ 1工作状态 项选择 “开启”，2“三角堰角度” 选择90°（30°/45°/60°）仪表就可根据水位自动算出水位对应的流量。 仪表探头安装在上游距堰板0.5~1米的位置。三角堰的水位零点应在三角顶角（即水位刚要流出三角堰时的水平参考点）处。如下图所示：

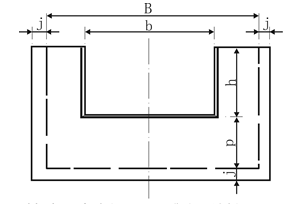

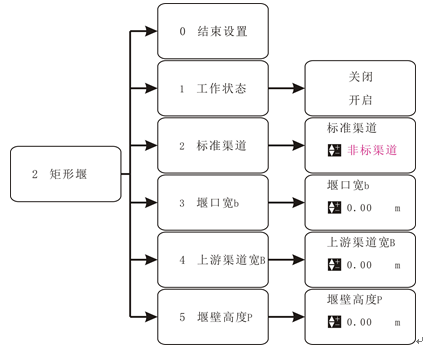

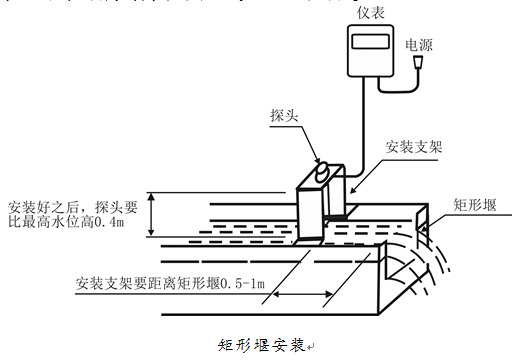

使用矩形堰，可以在菜单9堰槽类型 →2矩形堰→ 1工作状态项选择 “开启”，并且在2标准渠道中选择 0.25米、0.50米、0.75米、1.00米、非标渠道，仪表就可以根据水位自动算出水位对应的流量。如果是非标渠道，根据现场测量的非标准矩形堰b、B、P值输入，然后就可以测量。仪表探头安装在渠道中轴线、上游距堰板0.5~1米的位置。探头底部到水位没过堰口处即过水零点为参考零点。如下图所示：

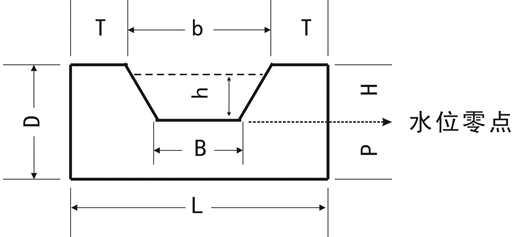

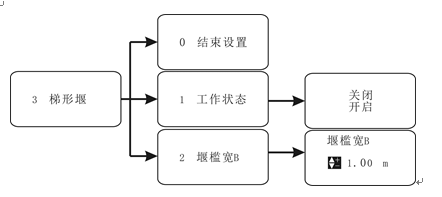

使用梯形堰{边坡比为：(（b-B）/2/H)=1:0.25}，可以在菜单9堰槽类型→ 3梯形堰→ 1工作状态 项选择 开启，并且在2堰槛宽B中输入实际渠道的堰槛宽，仪表就可根据水位自动算出水位对应的流量。探头底部到水位没过堰口处即过水零点为参考零点。梯形堰的安装跟矩形堰安装一样。如下图所示：

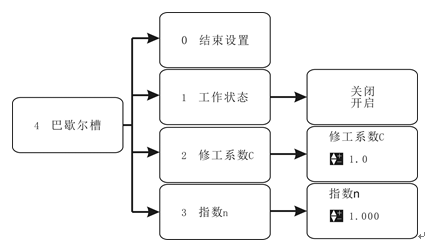

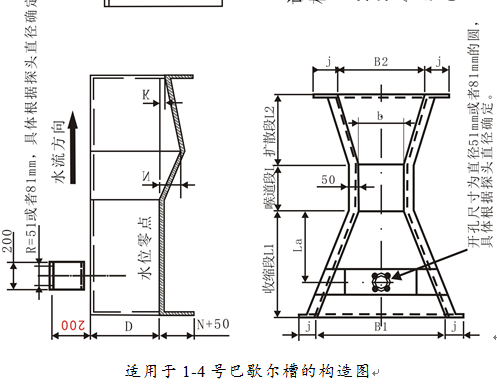

使用巴歇尔槽，可以在菜单 9 堰槽类型 →4巴歇尔槽 →1 工作状态项选择开启，巴歇尔槽流量公式：Q=Chan 。根据喉道宽b，从附表一 巴歇尔槽水位-流量公式中查出修工系数c和指数n，输入菜单 9 堰槽类型 4巴歇尔槽 2 修工系数c =和3指数n。仪表就可根据水位自动算出水位对应的流量。探头底部到堰槽底部距离即为参考零点。如下图所示：
