农田水利灌溉流量计 超声波多普勒流量计 非满管流量计 河道流量计 使用说明书

提示：由于产品在不断更新，产品说明书和安装说明书不能保证跟最新的产品一致。产品本身和使用说明如有所变化将不能通知到每一位客户，如有需要请直接跟我公司销售人员联系。变化的部分包含但不限于以下部分：

1.产品的功能、结构、形状、颜色等。

2.软件的功能、结构、显示方式、操作过程等。

一、产品简介

1.1   产品简介

    本产品是在自然水域或者渠道、管道中测量水的流速、流量的传感器。

流量计分为传感器、主机两部分，中间用电缆连接。

能够在渠道、河道中测量水的流速、流量，水位要比传感器高20厘米以上。

能够在管道、暗渠中测量水的流速、流量，水位要比传感器高20厘米以上，管道内径要≥500毫米。

1.2工作原理

传感器有两个换能器，一个发射，一个接收。当传感器正对着水流方向，也就是逆流测量的前提下：

1.水流静止情况下，接收到的频率跟发射频率一样。

2.流速越快，接收传感器接收到的频率越快，会高于发射的频率。

3.流速越慢，接收传感器接收到的频率越慢，但是会高于发射的频率。

当传感器顺着水流方向测量的前提下：

1.水流静止情况下，接收到的频率跟发射频率一样。

2.流速越快，接收传感器接收到的频率越快，但是会低于发射的频率。

3.流速越慢，接收传感器接收到的频率越慢，但是会低于发射的频率。

从上面这个就可以通过硬件和软件计算出水流流速和水流方向。

安装使用时必须要将传感器正对着水流方向。

1.2技术参数

型号简称：FIDF

结构：分体式；

测量种类：流速、流量、水深、水温

防护等级：IP68

用途：在线式测量

流速测量范围：标配是0.03m/s～5.00m/s(传感器以上水深：20cm)；

              可以订做其他流速范围。

流速测量分辨率：1mm/s；

流速测量精度：测量流速的±2～4% ；

水深测量：0.02m～10.00m；分辨率：2mm 精度：±0.5%；

温度范围：0～60ºC；分辨率：0.1ºC；

流量范围：10升/秒～99999999立方米/小时

供电：电池供电，12VDC；

输出信号(电池供电)：RS485；

RS485输出信号内容：流速、瞬时流量、累积流量、水位、温度

输出信号(外供电)：4-20mA；

4-20ma输出信号内容：瞬时流量

传感器和变送器之间电缆长度：10米；

被测水道类型：管道，渠道，天然的溪流、河流；

液体酸碱度要求：PH值在6～8之间，对传感器无腐蚀性。

液体温度要求：0～50℃

液体压力要求：自然环境状态下，1个标准大气压

对于流量计供电是11～14VDC，供电电流250mA。

连续工作功耗：14V×250ma=14V×0.25A=3.50W。

配套软件：

数据采集系统   1套   低功耗GPRS无线数据采集和传输软件

综合管理系统   1套   低功耗GPRS无线数据采集服务器软件

1.3标准测量状态

通电后，60秒钟后出来流速和流量,之后每15-20秒出一个数据。

标准测量状态下传感器直接出来485信号跟主机连接，主机通过485接口输出流速和流量两种数据。

1.4 显示界面(同时按下向上键和向下键来切换这两个显示界面)

显示界面1：水位、瞬时流量、累加水量

显示界面2：流速、流速、截面积、电流、水温

默认开机界面显示：水位、瞬时流量、累加水量

1.5 产品实物图

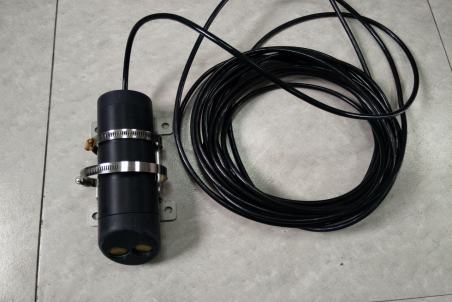

图3 传感器图

图4 主机图

二、产品安装

2.1 渠道内安装条件和位置

①在河流、渠道上测量，只要最低水位超过传感器以上20厘米，就可以测量。

②流量计传感器标配的耐压是100Kpa，也就是10米水深。如果需要更大耐压需要订货前说明，最大可以做到耐压1000KPa，也就是100米水深。

③超声波多普勒流量计适用于固体含量不大于20kg/m³的水质，同时水的流速≤5.0米/秒。

④超声波多普勒流量计要选择水流平稳的地方安装，水流不平稳的地方，多数情况下是紊流，紊流条件下测量到的流速是跳动的，不稳定，误差会很大。

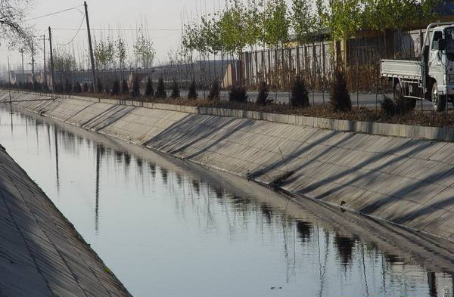

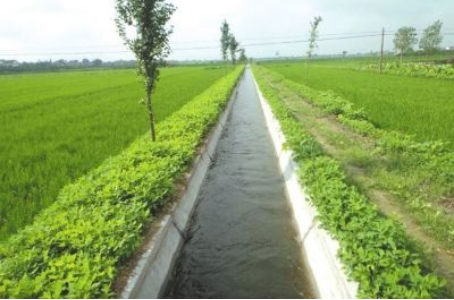

图5 水流平稳的渠道

⑤超声波多普勒流量计安装位置的上游要有渠道宽度20倍的直渠道，下游要有渠道宽度5倍的直渠道。

图6   传感器安装点上游和下游直渠道要求

图7   传感器安装点上游和下游直渠道要求

有些现场因为实际渠道条件限制，造成安装地点上游达不到20倍的直渠道，下游达不到5倍的直渠道。最少要求是上游5倍的直渠道，下游3倍的直渠道，但是出现的问题是测量误差就加大了，这个误差具体有多少，跟现场工况有关，每个现场都不一样。

例如下图：因为在山区，都是弯道，达不到标准的上游直渠道要求，在这个点安装实际流速是0.90～0.95米/秒，测量出来的值是0.65～0.80米/秒。

图8   传感器安装点上游直渠道达不到20倍的要求

⑥   如果安装在闸门下游(最少要30倍以上的直渠道)，特别要注意观察水面情况，是否平稳。

如果传感器安装地点离开闸门的距离已经有30倍的渠道宽度，但是水面还是不平稳，那就需要加大传感器距离闸门的距离，直到水流平稳为止。这个距离没有限制，可能是60倍的渠道宽度，80倍的渠道宽，直到水流平稳为止。

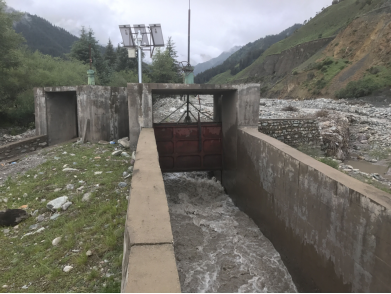

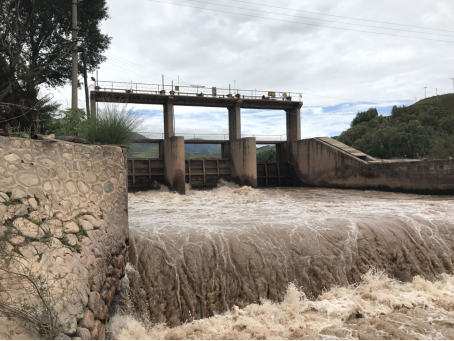

图9   闸门现场水流情况

    下图就是实际安装位置，是离开闸门50倍渠道宽度的位置水流才平稳，在下图中红色圆圈位置安装。

图10   闸门现场安装在下游50倍渠道宽度的位置

⑦确定安装高度

    探头距渠底的理想高度为100mm—250mm，具体要根据渠道的最低水位确定。

传感器应尽量安装于靠近渠底，如果渠底有很多沉淀物、淤泥、水草或者有石头会滚动，可以抬高安装位置，避免被沉积物与水草覆盖探头，或者被石头冲击探头，造成探头损坏。

图11   最低水位比传感器高20厘米以上

⑧水平安装位置的选择

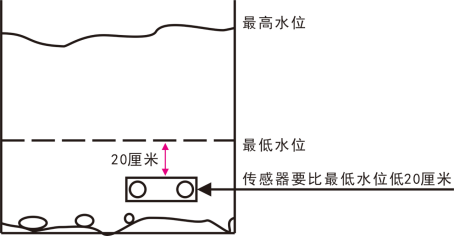

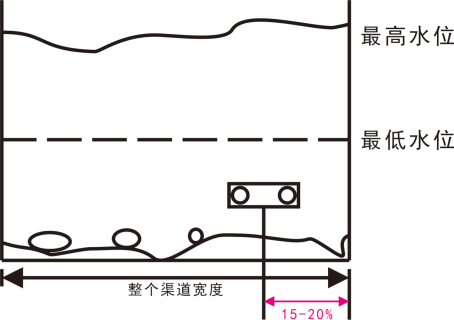

    20米以下宽度的渠道，如果是矩形渠道，是安装在整个渠道宽度的15-20%处。因为安装在这个位置，最接近整个渠道水平方向上的平均流速。

图12   矩形渠道安装位置要求

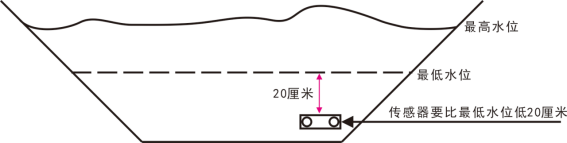

    梯形渠道安装：传感器安装在斜坡和底边交界处，又叫做“坡脚”处。同时要满足：传感器低于最低水位以下20厘米。

图13   梯形渠道安装位置要求

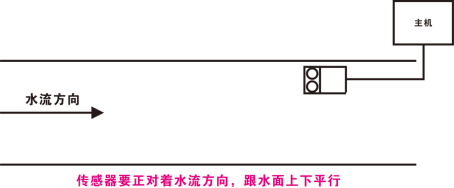

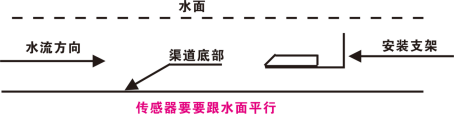

⑨传感器要正对着水流方向

图14   传感器水平安装要求

图15   传感器水平安装要求

⑩ 对于上游来的垃圾或者漂浮物，要在上游渠道上做格栅来过滤，格栅距离传感器之间要有5倍以上渠道的距离。

2.2   管道或者涵洞内安装条件和位置

①管道内安装，只要最低水位超过传感器以上20厘米，管道内径＞500毫米就可以测量。不要求满管，非满管状态下也可以测量。也要选择水流平稳的地方安装，安装位置的上游要有管道内径20倍的直渠道，下游要有管道内径5倍的直渠道。

②要选择水流平稳的地方安装，水流不平稳的地方，测量不稳定，误差会很大。会出现两种情况，第一：数据上下波动大；第二：测量数据比实际偏小；

③要考虑管道内沉积物和淤泥的情况，如果有淤泥，传感器要避开淤泥。

    对于上游来的垃圾或者漂浮物，要在上游渠道上做格栅来过滤，格栅距离传感器要有管道内径5倍以上距离。

2.3   河道内安装条件和位置

①对于较宽的河道，比如：自然河流、大型水库的泄洪渠、大坝下的船舶航道、水电站的泄洪道，从两个岸边到中间的流速相差很大，如果要测量流量就更加复杂了，因为不同位置流速不一样，流量也不一样。

在这种情况下，除了要满足渠道内安装的条件外，一般需要多个点采集流速数据。最少需要3个传感器，在河岸两边和中间各装一个。

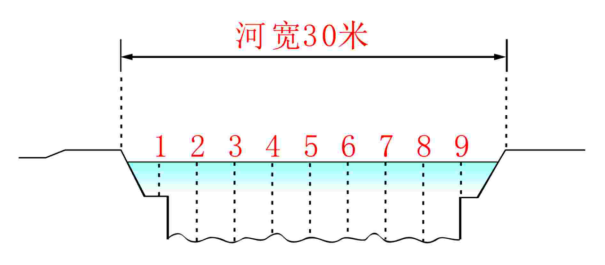

比如把一个30米的河道平均分为10等分。

图16   对河道进行等宽划分

在河道的两岸和中间各装一个传感器，然后全部接到在同一个主机上。

图17   安装3个传感器的示意图

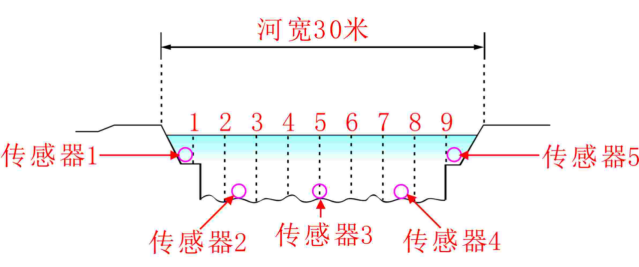

    为了提高测量精度，可以采用安装5个传感器来实现。

图18   安装5个传感器的示意图

②要确保安装点旱季的最低水位比传感器高20厘米。

③要确定现场测量点是否适合安装，有不少自然的河流，用支架安装很难，为了安装传感器，甚至要动用挖土机来做堤坝阻挡水流，形成方便施工的场地，这种情况下，就要考虑使用非接触式的河道流量计来测量了。

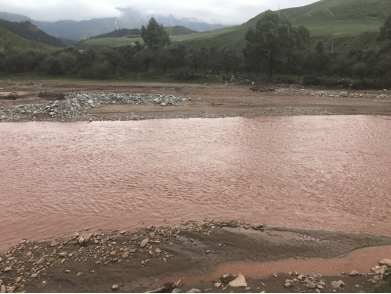

下面现场就是典型案例，四周没有可以安装支架的地方，最后动用大型机械做水中的围挡来帮助施工。

图19   周围没有支撑物的开阔河道

下图是有个矩形渠道，但是里面平时水很浅，并且不断有石头被水冲过来，传感器很容易被损坏。

图20   水位很浅并且有石头流过的渠道

2.4   渠道内现场安装支架及布线

特别提示：以0.20米/秒流速为标准，水流速度每增加一倍，对周围物体的破坏力会增加50-64倍！

①传感器在渠道内固定方式

以下安装，传感器后面的出线必须用PVC、PE或者镀锌管保护起来，不能让电缆因为水流冲击而受力，也不能让电缆挂上垃圾等漂浮物。

在可以断水的前提下，传感器可以固定于渠道底部。

图21 可以断水的渠道的安装

图22   贴在渠道底部安装

    在有淤泥和堆积物的渠道内，要把安装的水泥台做高，让传感器可以高于堆积物，不容易被堆积物覆盖。

图23   有淤泥沉淀渠道的安装

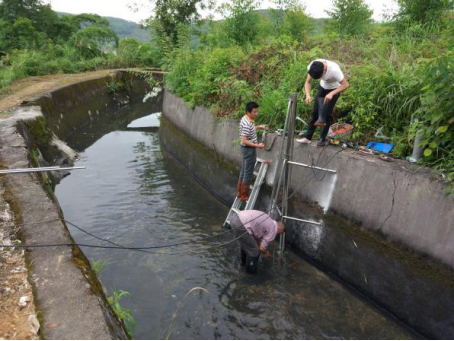

通过不锈钢支架来安装：

图24   宽度为5米的渠道内安装图

2.4   管道内现场安装支架及布线

如果是管道内安装，可以不用断水，从管道顶部放支架下去固定。一般的管道在2000毫米以内，可以居中安装，传感器用支架固定在管道底部。支架要做成“L”型，传感器固定在“L”型支架的底部，深入管道内，传感器正对着水流方向。

下图是在一个直径1000毫米的污水排放管道内安装，传感器电缆从竖的镀锌管内通向主机：

图25   1000毫米污水排放管道安装实物图

2.5   河道内现场安装支架及布线

在河道内安装，也是通过侧面的支架来安装。

图26   在河道内安装

2.6安装注意事项

●传感器跟安装底座固定前，要在传感器上包上2毫米厚度或者更厚的软橡胶套，可以用汽车内胎来代替橡胶套，让传感器跟金属之间用橡胶套隔开。

图27   在传感器外包上2毫米厚度的橡胶皮

图28   用卡箍把包好橡胶皮的传感器固定在安装底座上

图29   把传感器固定在支架上

●传感器的出线必须要用PVC、PE、PR、镀锌管等来保护，避免水流长期冲击造成电缆开裂、脱出，或者被异物碰撞后划伤或者割破。在保护管的保护下，线缆沿着渠道底部或者渠道内壁由传感器下游方向引出水面。

●传感器背后出线处，因为在水中，会被水流长期冲击，需要做保护管，然后固定起来。由保护管来承受水流的冲击力。如果由线缆来直接被水流冲击，可能会造成断线、电缆外皮被磨烂等情况。

●传感器所自带的一段通信电缆线内有通气导管，因此注意不得将其弯折。当通信电缆线引出水面后，可接普通的电缆线，此时应使通气导管开口方向朝下，防止水及异物进入通气管，或者堵塞通气管。

    连接传感器上的485或者12VDC电源的电缆，485和12VDC的线缆必须分开用两根2芯屏蔽电缆连接。

●不要人为拉扯、甩动电缆，也不要撞击传感器壳体。不要把连接电缆作为承重线，用连接电缆来悬挂重物。电缆必须是固定在渠道的水泥壁上，不能晃动。

●供电只能用电池供电，或者太阳能供电。如果使用220VAC等市电供电，要用线性电源来转化为12VDC直流电，不能使用开关电源。

●对于流速＞1.0米/秒的现场，安装支架强度要加强到现有支架强度的3倍以上，保证激流不会冲走或者冲坏支架。并且要在水平方向上做斜撑，以支撑传感器不会被水流冲击造成移动、抖动、飘移。

●在需要延长电缆的情况下，导气电缆只要保证他不会进水，不会折弯，不会被堵塞就可以，要考虑到天气湿度大情况，气温低凝露的情况。12VDC供电电缆可以延长到200米，要使用0.75平方毫米的两芯电缆。485输出的电缆可以延长到200米，要使用0.75平方毫米的两芯屏蔽电缆。

2.7安装步骤

①先安装好固定支架，确保在最大流速2倍的条件下还可以稳定可靠固定。

②传感器跟安装底座固定。

③传感器电缆穿管布线，所有保护管都要固定好，在水中的保护管每0.5米最少要有1个卡子固定。传感器背后出线口要做特别保护和固定，保证水流的冲击力被保护管接收到，传感器出线不会受力。

否则时间长了，传感器出线肯定会断裂！！！

④通过笔记本电脑发送指令查看测量数据

⑤如果跟实际流速接近，就可以把485的线跟现场的RTU或者其他接收设备连接。

⑥清洁传感器上游存在的垃圾。

2.8调试步骤及实验要求

在传感器已经正确安装，并且水超过传感器20厘米以上的前提下，进行以下操作。

随身要带一个便携式的流速仪，作为测量流速的标准。

①先接传感器的485接线跟笔记本电脑的USB转485线连接，确定接线正确后，再接12VDC供电的两根线，正负极不能接错，也不能短路。

②接上电脑，用SSCOM软件发送指令：010300120000E5CF，就可以看到回复的数据：发送数据“HEX发送”要打钩，接收数据“HEX显示”不要打钩。

图30   SSCOM发送指令

图31   SSCOM接收指令

一共4个数据，从左往右分别是：温度，水位，流速采样值，流速。

温度：测量出来的水温(传感器在水中要至少30分钟以上，测量出来的温度才会跟水温接近)；

水位：测量出来的水位高低，以传感器底部的压力传感器膜片为0点。

流速采样值：对用户没有意义，是传感器内部测量计算用。

流速：测量出来的流速。数据上没有“-”号就是正流速，如果有“-”号，就是负流速(传感器在水中要至少1分钟以上，测量出来的流速才会跟实际流速接近)。

    至少要等待接收到10分钟的测试数据，如果跟便携式流速仪测量出来的实际流速接近，就可以把485的线跟现场的RTU或者其他接收设备连接。

图32   电脑上串口助手软件实际测量流速

2.8产品接线图

图33 主机接线说明

三、操作菜单

在运行模式界面按Set键3秒钟后，进入一级菜单界面：

◆参数没有被锁定的一级菜单界面：

◆“1 参数锁定”

1.“0 结束设置”：当选择此项时，按Set键将退回到运行模式界面。

2.“1 不锁定”：菜单不锁定，允许别人改动。

3.“2 全局锁定”：菜单上锁，当你的参数设置好，不希望别人随意改动，把菜单上锁，这样就要输入密码才能解锁进行菜单操作。本流量计的初始密码为25，用户可以修改初始密码任意设置自己的密码（特别提醒请记住自己设置的密码，如若忘记应与厂家联系）。

★当参数未被锁定时，按Set键进入参数锁定的设置界面：

不锁定：不锁定，那将所有的菜单都可以随意修改。

全局锁定：全局锁定后，必须输入密码才能修改。

★当参数被锁定时，按Set键进入参数锁定的解锁界面：

◆“2 报警设置”

1.瞬时流量报警模式：设置瞬时流量是否要设置报警值，分为三种状态：

“关闭”：就是不设置报警。

“高位告警”：如果设置报警值是100立方米/小时，就是瞬时流量超过100立方米/小时开始报警。

“低位告警”：如果设置报警值是100立方米/小时，就是瞬时流量低于100立方米/小时开始报警。

2.瞬时流量报警值：就是设定瞬时流量到多少立方米/小时，开始报警。

3.瞬时流量报警回差：为了避免瞬时流量波动而引起的继电器频繁启动和停止，需要设定一个波动幅度来避免这个情况的出现。

4.累计流量比例输出

5.预先设定累计流量：如果设定累计流量是2500立方米，那么累计流量慢慢加起来达到2500立方米的时候，继电器开始动作。

◆“3 参数校正”(这个菜单只有4-20mA输出的时候才有用)

    参数校正菜单是在输出的电流值跟计算出来的电流值不同的时候，才需要修改。首先将仪表断电，然后把万用表打到20ma档，万用表正极接到流量计“mA1+”端子上，负极接到“mA1+”右边的“GND”端子上，然后给仪表通电。通电1分钟以后再测量电流。

1.4mA校正：

提示：因为普通万用表有偏差，所以测量的时候，如果是有±0.01-0.02mA的差别，可以忽略不计。

进入4mA校正菜单，会有一个出厂设置的数，假设是“3100”。这个时候，先按增加键增加一个数字，这个时候万用表上显示的是目前输出的电流值。

如果万用表显示电流低于4mA，可以用增加数值的方法增大输出电流，直到万用表上显示4mA。这个时候可以退出4mA校正进入20mA校正菜单。

如果万用表显示电流高于4mA，可以用减少数值的方法减小输出电流，直到万用表上显示4mA。这个时候可以退出4mA校正进入20mA校正菜单。

2.20ma校正：

    进入20A校正菜单，会有一个出厂设置的数，假设是“7200”。这个时候，先按增加键增加一个数字，这个时候万用表上显示的是目前输出的电流值。

如果万用表显示电流低于20mA，可以用增加数值的方法增大输出电流，直到万用表上显示20mA。这个时候可以退出20mA校正进入20mA校正菜单。

如果万用表显示电流高于20mA，可以用减少数值的方法减小输出电流，直到万用表上显示20mA。这个时候可以退出20mA校正菜单。

◆“4 通信设置”(这个菜单只有485输出的时候才有用)

1.通信地址：默认是1，可以设置为1～32中任意一个数字。

2.波特率：默认是9600，可以有2400、4800、9600、19200四种可选择。

3.工作方式：默认是查询方式，也就是上位机发一个指令，仪表返回一次数据。这是标准的MODBUS协议。如果是我们厂家协议，可以做成“自动报告方式”，也就是不需要上位机给指令，仪表就一直往上位机传测量到的数据。

◆“5 渠道类型”

以下渠道类型必须在“工作状态”中设置为“启动”才能够使对应类型的渠道计算流量。下面所有单位都是米。

1.方形管道：需要输入渠道边长。

2.矩形管道：需要输入渠道的宽度和高度。

3.梯形管道：需要输入渠道的上底边长度、下底边长度、梯形渠道的高度。

4.圆形管道：需要输入直径。

5.椭圆形管道：需要输入长半径和短半径。

6.河道：需要输入河道总宽度，河道底宽，河道中心高，传感器个数。

◆“6 其他参数”

1.20mA流量值：是4-20mA输出时，20mA对应是每小时多少立方米。

2.4mA流量值：是4-20mA输出时，4mA对应是每小时多少立方米，默认为0.00立方米/小时。

3.累加水量：就是累计水量计算的时候是从0t/h开始累加，还是从指定的某个数值开始累加，比如：设定为100t/h，就是从100t/h开始累加。

4.水量清零：默认是“否”，如果选择“是”，就是把当前的累计流量清零，从0开始累加。

5.流量单位：有m³/h、m³/s，l/s三种。

6.界面切换：如果选择“是”就切换到下一种界面。选择“否”就是不切换。界面分为两种，第一种是显示“水位、流量、累加水量”，第二种是显示“流速、截面积”。

    快捷方式：在开始画面，同时按下向上键和向下键来切换这两个显示界面。

7.偏移量：如果测量出来的水位比实际高10厘米，这里就要改为-0.10m。如果测量出来的水位比实际低3厘米，这里就要改为0.03m。

    如果设定的偏移量是10厘米，只有测量到的实际水位有1厘米或者更大的时候，系统才会自动叠加这个偏移量。

8.累加量单位：就是累计水量是以立方米为单位还是以升为单位。

9.外接液位计：可以外接超声波水位计或者雷达水位计来测量水位高低。

10.小信号切除：为了避免小流速对测量的影响，可以设定一个最低流速，比如：0.05m/秒，那么流速在0.05m/秒及以下流速，不计算流量。在闸门上游测量时经常会遇到这个问题，或者是有回流的场合。

◆“7 复位选择”

出厂复位：是: 恢复到刚出厂设置的状态。否: 退出。出厂设置默认为否。

系统复位：是：恢复系统设置。否：退出。出厂设置默认为否。(此项请不要修改，是厂家设置用)
