超声波水下测距仪说明书

超声波水下测距仪菜单简易设置操作说明

本公司生产的超声波泥位计、超声波水下测距仪,使用全中文的菜单,进行简易的设置,就能满足客户不同的需求。正常情况下,按照说明书的安装要求,安装好设备后,只需要设置以下几个参数,设备就可以正常使用了。

    面板上有三个按键，通过这三个按键可对仪表进行调试。调试后液晶屏幕上显示测量值。

               ◇进入菜单项              ◇移动光标

◇确认菜单项              ◇选择菜单项

◇确认参数修改            ◇参数修改

(1)仪表通电显示后，长按设置键(SET)两秒进入一级菜单。

具体菜单请看最后一页的“菜单查询图”。

(2)选择测量模式:

测量模式分水深测量和泥位测量。出厂默认为泥位测量。

(3)将探头的高度值输入到“参考零点”。(探头高度为探头发射面池底的距离)

  ①水深测量模式下，参考零点设置没有意义，量程高点、量程低点的位置参见附图1.1。

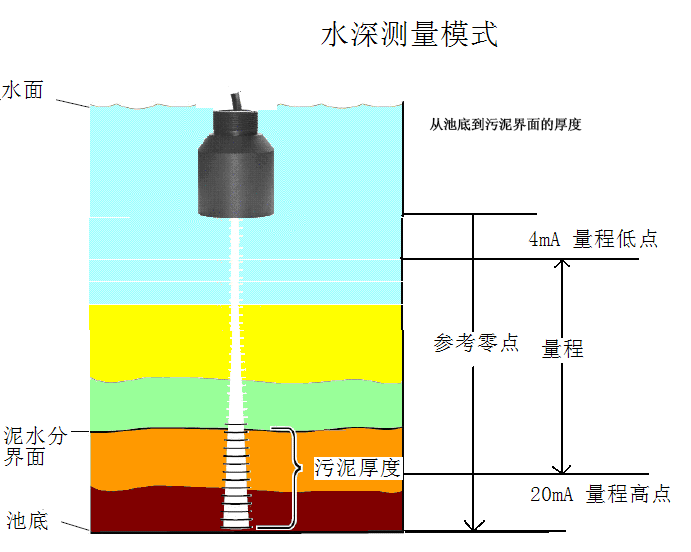

   附图1.1 水深测量示意图

量程低点: 参考平面到该位置的距离值。当量程低点高于参考平面时数值为正，低于参考平面时数值为负。测量出的泥位在这个设定值的时候输出4mA电流。

  量程高点: 参考平面到该位置的距离值。当量程高点高于参考平面时数值为正,低于参考平面时数值为负。测量出的泥位在这个设定值的时候输出20mA电流。

(4)带继电器工作的:进入报警设置选项,设置三个参数:

  ①报警模式:选择高位报警、低位报警或者关闭。

  ②报警值:高位报警:水深高于报警值时报警

           低位报警:水深低于报警值时报警

  ③回差值: 回差值是为了防止测量误差引起在报警点附近报警开关反复跳动。

高位报警状态:水深低于(报警值-回差值)时解除报警

低位报警状态:水深高于(报警值+回差值)时解除报警

(5)探头选择、参数校正、算法选择项请在专业技术人员指导下进行设置。

(6)建议：超声波水下测距仪在与电动机、变频器、PLC等有干扰的设备连接时，中间最好加上隔离器。如果没有直接连接，也请保持足够的距离，减少以上设备的电磁干扰。

一、产品简介

超声波水下测距仪，是一种接触式、高可靠性、高性价比、易安装维护的泥位测量仪器。它通过液体传播来实现对水下距离的检测，是我们公司经过多年努力开发，拥有完全自主产权的新一代超声波测深设备。

二 、调试

  由于仪表现场安装环境不同的。因此超声波水下测距仪在工作之前必须知道所需测量的基本情况，比如：测量范围、零点、满程和现场工况等等。因此在测量之前必须对仪表进行设置。具体请参照第一页的“超声波水下测距仪菜单简易设置操作说明”。

  其他： 探头选择、参数校正、算法选择这三个项目请不要自行修改。

三、主要技术指标

四、安装指南

4.1 安装注意事项

1、在选择传感器安装位置时，需要遵循如下标准：

（1）应保持传感器与泥面和池底面垂直。

（2）传感器探头应完全浸没在水中，并且距池壁至少50 cm。

     如果水池壁凹凸不平，或者有支架、管道等物体，需要加大距离池壁的距离，以避免以上物体对测量造成的干扰。

（3）探头正下方发射面内不能有障碍物，以避免超声波信号被障碍物阻挡和反射。

（4）探头安装要远离有流速突变引起的气体泡沫和活性漂浮固体，以保证精确稳定的测量。

4.2测深计安装尺寸

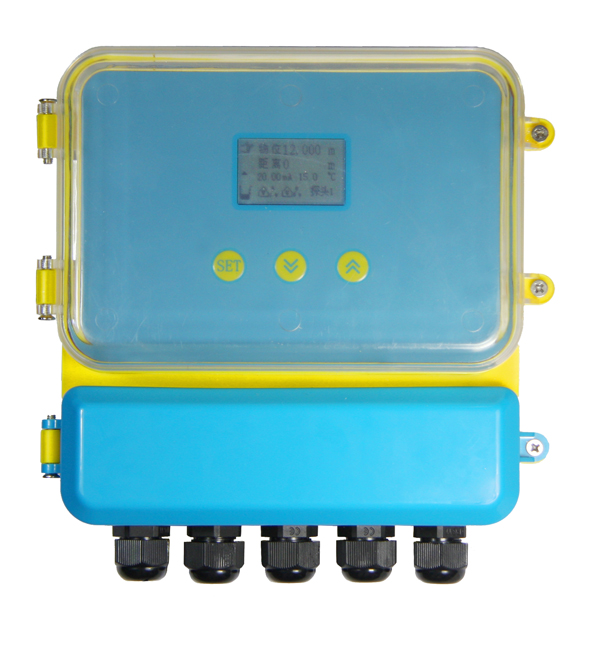

⑴ 本系列分体型超声波水下测距仪显示仪表外形图：

分体型超声波水下测距仪

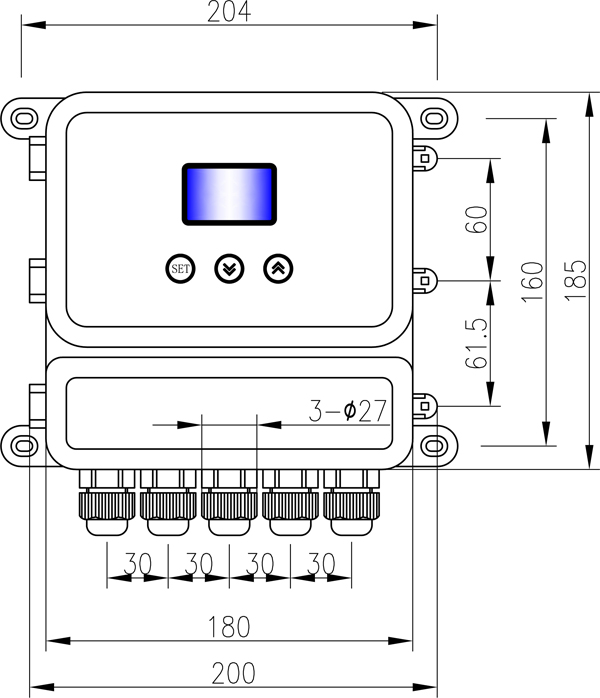

(2) 本系列分体型超声波水下测距仪显示仪表尺寸图

分体型超声波水下测距仪

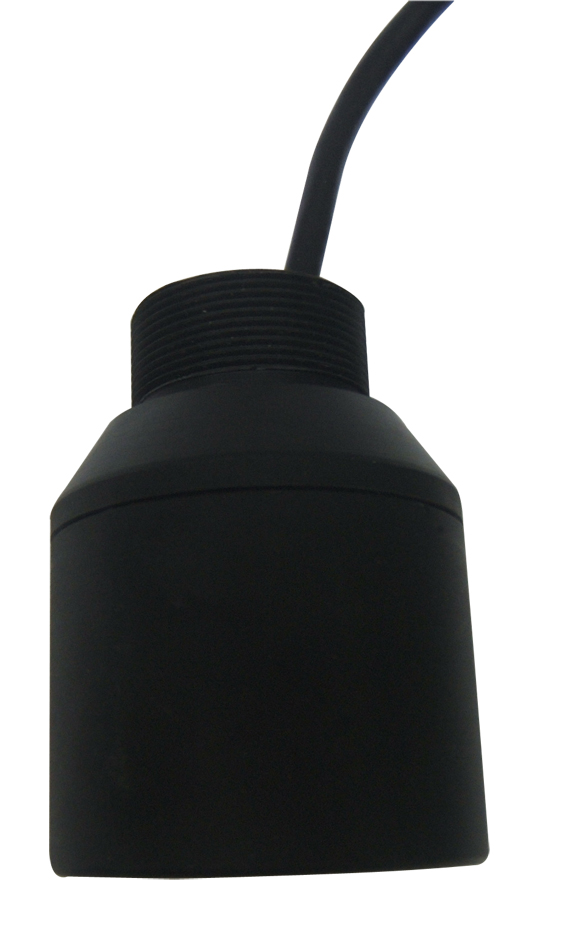

(2) 本系列分体型超声波水下测距仪探头尺寸图

4.3 电气接线图

(1)单通道超声波水下测距仪电气连接图：

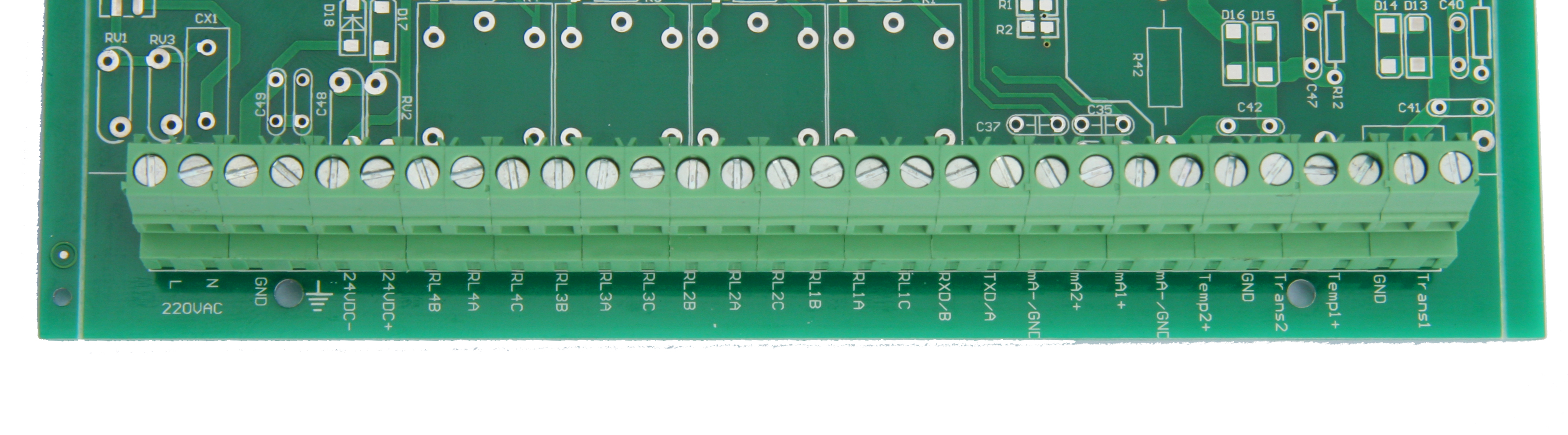

◆水下测距仪接线端子示意图

接线方法：

接   地：首先必须给仪表的接地端子真正接到大地上，不要跟其他设备共用地线端子。接4号端子。

换能器：红线：接 Trans_n 换能器n    蓝线： Temp n + 温度传感器+

        黑线： GND 地线

        单探头时，n =1，双探头时，n = 1,2

电流：   电流＋ 接mA n+         电流－ 接mA n- /GND

        单探头时，n = 1 ,双探头时，n= 1,2

继电器：RLlnA   与RLnB为常开     RLnA   与RLnC为常闭

    单探头时，n = 1,2 ,双探头时，n= 1,2,3,4

电源线：交流，接L，N

        直流：24V＋ 接24VDC+ ，GND接24VDC-

备注：

①继电器1用于探头1报警，继电器2用于探头2报警，继电器3和继电器4用于差值报警。

②★ mA1+与mA－输出差值电流。mA2+与mA－默认情况下输出探头2电流，也可选择输出探头1电流（在“9 工作模式”—“2 mAOut 2输出”中选择）。

★ 在双物位的工作模式下，mA 1+与mA－输出探头1电流，mA2+与mA－输出探头2电流，

五、设置

运行模式界面简介

    本系列超声波水下测距仪有运行和设置两种工作模式，在设备通电并完成初始化过程后，水下测距仪会自动进入运行模式，并开始测量数据。此时测量为水深测量模式。并相对输出4～20mA值。输出电流与水深高低成正比。

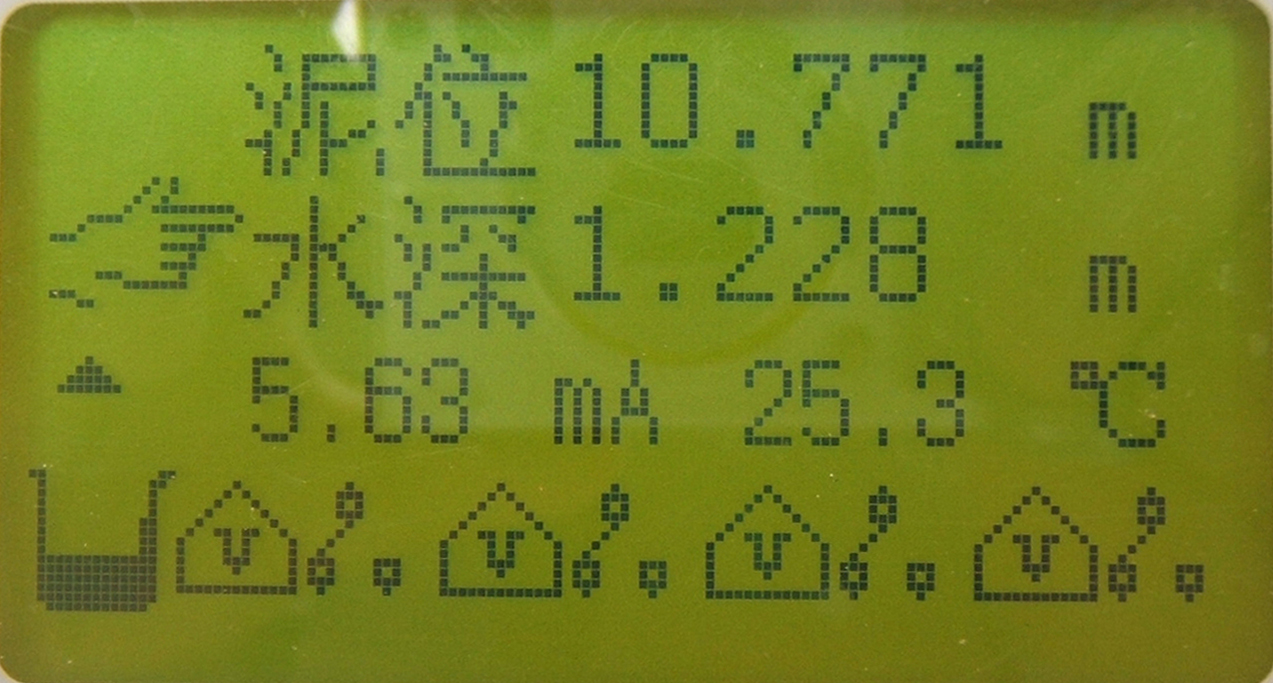

超声波水下测距仪运行模式界面如下：

六、菜单界面及操作说明：

① 在运行模式界面按Set键进入一级菜单界面：

② 一级菜单各项说明：

◆“0 结束设置”

  当选择此项时，按Set键将退回到运行模式界面。

◆“1 参数锁定”

菜单上锁，当你的参数设置好，不希望别人随意改动，把菜单上锁，这样就要输入密码才能解锁进行菜单操作。泥位计的初始密码为25，用户可以修改初始密码任意设置自己的密码（特别提醒请记住自己设置的密码，如若忘记应与厂家联系）。

说明：

不锁定：不锁定，那将所有的菜单都可以随意修改。

全局锁定：全局锁定后，必须输入密码才能修改。

★当参数被锁定时，按Set键进入参数锁定的解锁界面：

◆“2 量程设置”

设置参考零点、量程高点、量程低点、显示单位。

参考零点：设置水下测距仪参考零点，这个主要是物位测量的时候才有意义；出厂设置默认最大量程。

量程低点：设置水下测距仪4mA对应输出的测量值；出厂设置默认为0。

量程高点：设置水下测距仪20mA对应输出的测量置；出厂设置默认为最大量程。

显示单位：有m、cm、mm三种单位可以选择，m: 以米显示，cm: 以厘米显示，mm: 以毫米显示，出厂设置默认为cm。

◆“3 测量模式”

模式选择：有水深测量和泥位测量两项可以选择。水深测量:显示值为探头到被泥水分界点的距离；泥位测量:显示值为参考零点到泥水界面的距离即泥位高度。出厂设置默认为泥位测量。

响应速度：有慢速、中速、快速三项可以选择。慢速:响应速率慢,测量精度高，不容易受干扰；中速: 介于慢速和快速之间；快速:响应速率快,测量精度低，容易受干扰。出厂设置默认中速。

安全水深：有保持、最小值、最大值、设定值四项可以选择。保持:系统丢波后显示值为最后测量值,电流为相对应值；最小值: 系统丢波后显示值为4mA,电流为4mA；最大值: 系统丢波后显示值为20mA,电流为20mA；设定值: 系统丢波后显示值为最后测量值,电流输出为设定电流的设定值。出厂设置默认为保持。

设定电流：设置丢波后的输出指定电流,大于3.6mA,小于22mA,再选择为保持/最大值/最小值时无效。出厂设置默认为3.6mA。

◆“4 探头设置”(这项参数请不要修改)

选择探头及设置相关参数。

探头选择：有1～9共九项可以选择。根据探头上的标签选择，出厂设置默认为5。

盲区设置：设置探头的近端盲区，出厂设置默认为0.30。

◆“5 算法选择”(这项参数请不要修改)

算法选择：有特殊环境一、特殊环境二、特殊环境三、特殊环境四、特殊环境五、特殊环境六、特殊环境七，共七项可以选择。出厂设置默认为特殊环境七。

◆“6 报警设置”

设置报警继电器。

报警1模式：有关闭、低位报警、高位报警三项可以选择。关闭:继电器1不作用；低位报警:继电器1低位报警；高位报警:继电器1高位报警。出厂设置默认为关闭。

报警1值: 以米为单位, 出厂设置默认为0。

报警1回差：以米为单位，触发报警后解除报警需要测量值到报警值+/-报警回差时才有效。出厂设置默认为0。

报警2模式，报警3模式，报警4模式设置同上

◆“7 参数校正”(这项参数请不要修改)

进行量程校正、声速校正、电流输出校正、参考电平校正操作。

量程校正：输入实际值,系统自动进行量程校正。出厂设置默认为测量值。

声速校正：输入实际值,系统自动进行声速校正,运用在液体不是水的场合。例如：在汽油、丙酮、酒精等液体的场合，声音在这些液体中的传播速度不一样，需要校正。4mA校正：修改值,直到实际输出电流为4mA为止。出厂设置默认为3100。

20mA校正：修改值,直到实际输出电流为20mA为止。出厂设置默认为7200。

参考电平：输入相应测试点测得的电压值。出厂设置默认为5.00。

◆“8 通信设置”

通讯地址：选择通讯的地址，默认值为1。

波特率：选择通讯的频率，有2400、4800、9600、19200可选，默认值为9600.

◆“9 复位选择”

出厂复位：是:恢复到刚出厂设置的状态。否: 退出。出厂设置默认为否。系统复位：是：恢复系统设置。否：退出。出厂设置默认为否。
