26G高频雷达水位计、物位计、料位计、液位计

发表时间:2021-05-13 09:05作者:大禹电子


雷达水位计


1、产品原理


雷达水位计天线发射极窄的微波脉冲,这个脉冲以光速在空间传播,遇到被测介质表面,其部分能量被反射回来,被同一天线接收。发射脉冲与接收脉冲的时间间隔与天线到被测介质表面的距离成正比。由于电磁波的传播速度极高,发射脉冲与接收脉冲的时间间隔很小(纳秒量级)很难确认,26G雷达水位计采用一种特殊的解调技术,可以准确识别发射脉冲与接收脉冲的时间间隔,从而进一步计算出天线到被测介质表面的距离。

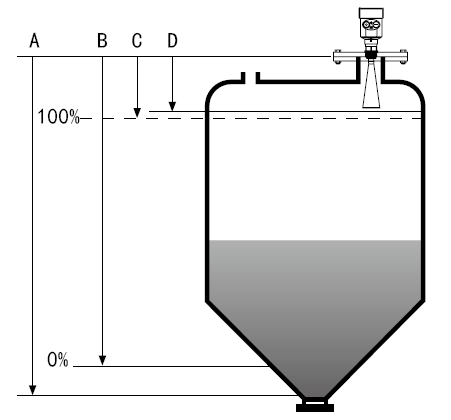

A、量程设定        B、低位调整        C、高位调整           D   盲区范围




测量的基准面是:螺纹底面或法兰的密封面


注意:使用雷达液位计时,务必保证最高料位不能进入测量盲区(图中D所示区域)。


2、水利行业应用特点


行业推荐的雷达水位计采用了26GHz的发射频率,因而具有:


波束角小,能量集中,具有更强抗干扰能力,大大提高了测量精度和可靠性

天线尺寸小,便于安装和加防尘罩等天线防护装置

重量较轻约1KG,便于安装

测量范围最高可达70米,覆盖大型水库等水位测量

多种输出电路接口与采集系统配合

采用脉冲工作方式,雷达水位计发射功率极低,对人体及环境均无伤害


3、仪表介绍


908

                                                                                应        用:     河道、湖泊、浅滩

测量范围:     30米

过程连接:      螺纹G1½ʺ A / 支架/法兰

过程温度:      -20~100℃

过程压力:       常压

精        度:       ±3mm

频率范围:       26GHz

防护等级:       IP67 / IP65

供电电源:      DC(6—24V)/四线

                          DC 24V / 两线

信号输出:       RS485/Modbus 协议(6~24V DC)

                                     4~20mA/Hart   两线   (24V DC)

现场显示:      可选

外       壳:       铝/塑料





909


应         用:      河道、湖泊、浅滩

测量范围:      70米

过程连接:      螺纹G1½ʺ A / 支架/法兰

过程温度:      -20~100℃

过程压力:      常压

精         度:      ±10mm

频率范围:      26GHz

防护等级:      IP67 / IP65

供电电源:      DC(6—24V)/四线

                          DC 24V / 两线

信号输出:      RS485/Modbus 协议(6~24V DC)

       4~20mA/Hart   两线   (24V DC)

现场显示:      可选

外        壳:       铝/塑料




4、仪表安装

安装前的准备


请注意以下事项,以确保仪表能正确安装:

请预留足够的安装空间。

请避免强烈震动的安装场合。


 图示说明及安装位置

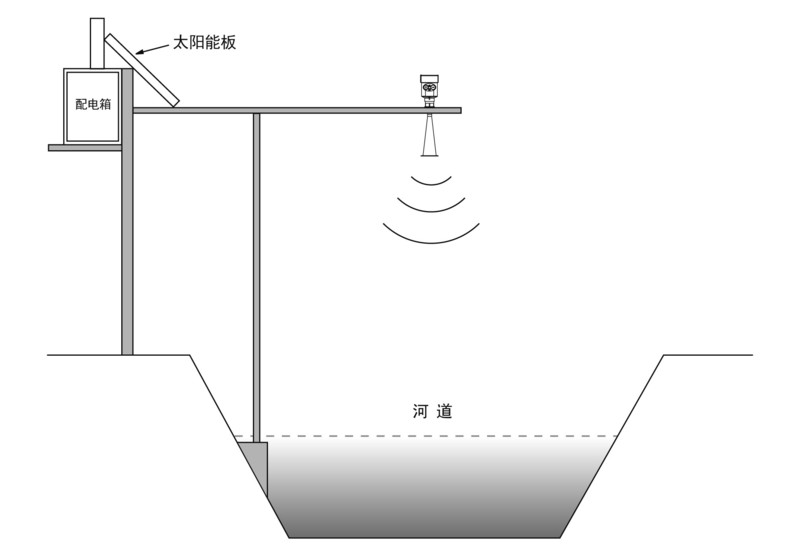

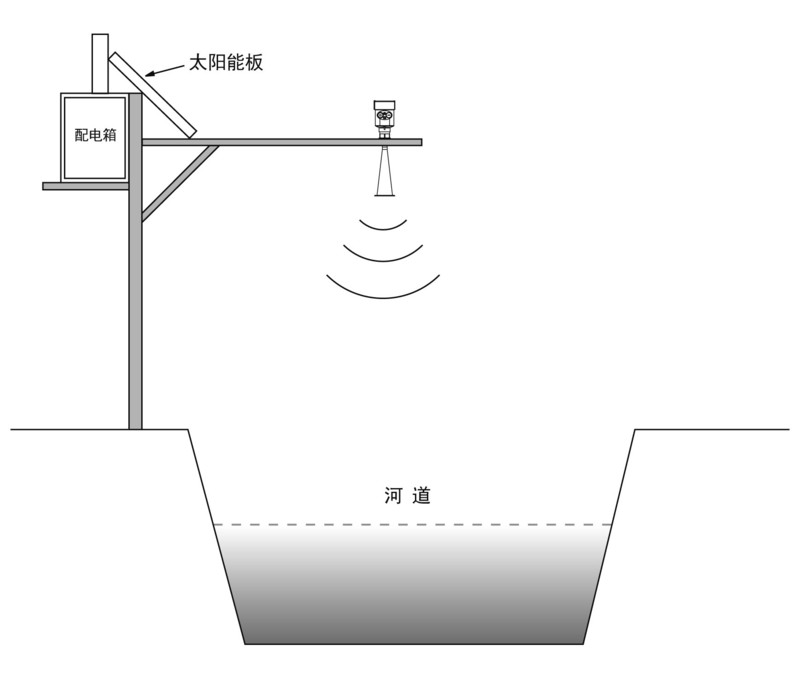

雷达及支架安装示意图(一)













                                雷达及支架安装示意图(二)


注:雷达天线发射微波脉冲时,都有一定发射角。从天线下缘到被测介质表面之间,及发射微波波束所辐射的区域内不得有障碍物。因此安装时应尽可能避开遮挡设施,必要时须进行“虚假回波学习“。安装仪表时还要注意:最高液位不得进入测量盲区;仪表必须接大地,增加防雷措施;室外应采取遮阳、防雨措施。

5、电气连接


供电电压

Modbus-RS485                                  供电电源和Modbus信号线分开各自分别使用一根屏蔽电缆线,具体供电电压范围参见技术数据。

(4~20) mA/HART(两线制)          供电电源和输出电流信号共用一根两芯屏蔽电缆线。具体供电电压范围参见技术数据。对于本安型须在供电电源与仪表之间加一个安全栅。


连接方式

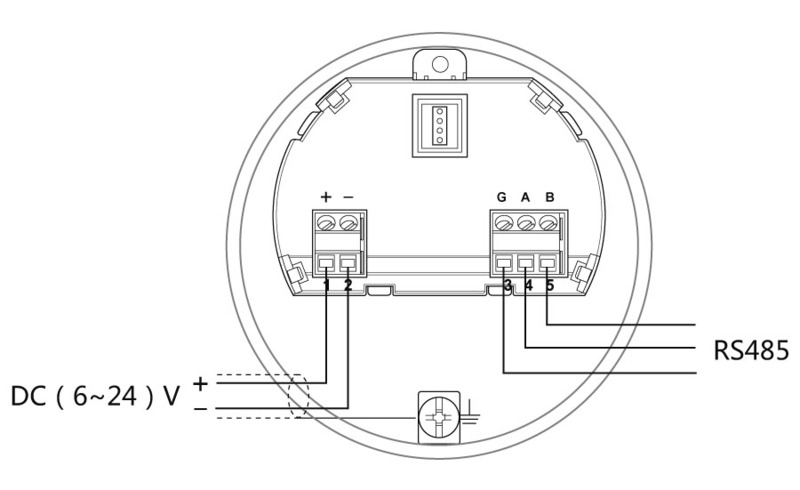

Modbus-RS485接线图如下:

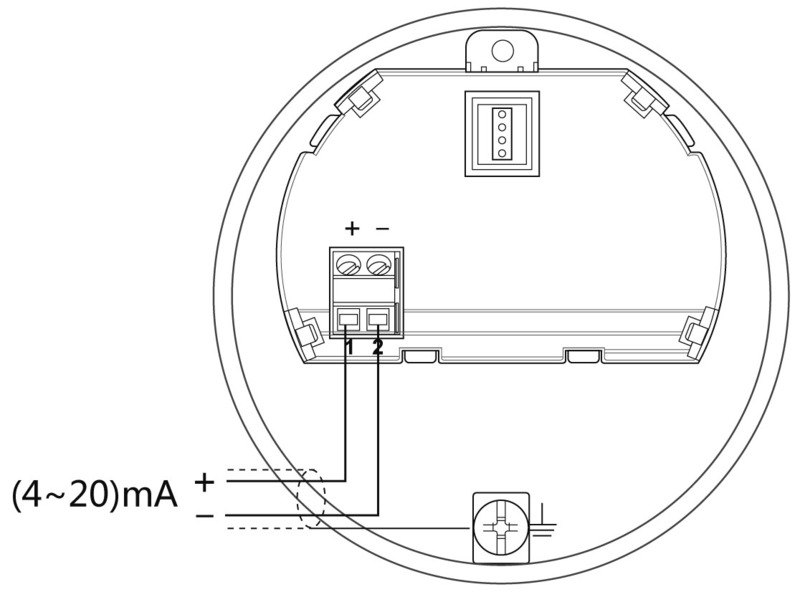

24V两线制接线图如下:












安全指导


请遵守当地电气安装规程的要求!

请遵守当地对人员健康和安全的规程要求。所有对仪表电气部件的操作必须由经过正规培训的专业人员完成。

请检查仪表的铭牌确保产品规格符合您的要求。请确保供电电压与仪表铭牌上的要求一致。


防护等级

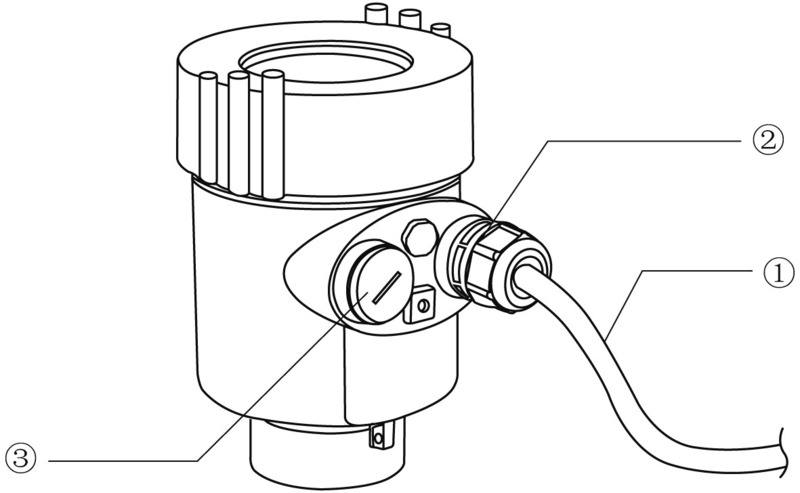

本仪表完全满足防护等级IP66/67的要求,请确保电缆密封头的防水性。如下图:










如何确保安装满足IP67的要求:

请确保密封头未受损。

请确保电缆未受损。

请确保所使用的电缆符合电气连接规范的要求。

在进入电气接口前,将电缆向下弯曲,以确保水不会流入壳体,见

请拧紧电缆密封头,见②

请将未使用的电气接口用盲堵堵紧,见


6、仪表调试


雷达水位计有两种调试方法




显示/按键 (若带分体显示时,需在分体上进行调试,连接方式见所附连接图)

上位机调试

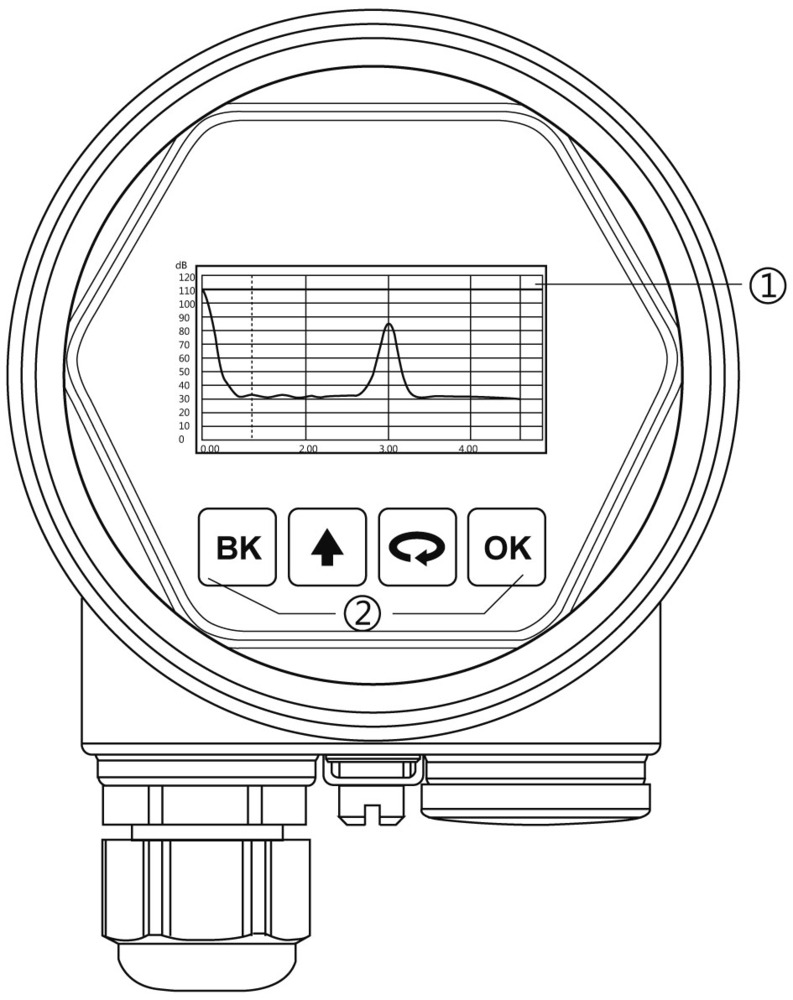

显示/按键

通过显示屏幕上的4个按键对仪表进行调试。调试菜单的语言可选。调试后,一般就只用于显示,透过玻璃视窗可以非常清楚地读出测量值。



液晶显示

按键













7、结构尺寸   单位: mm

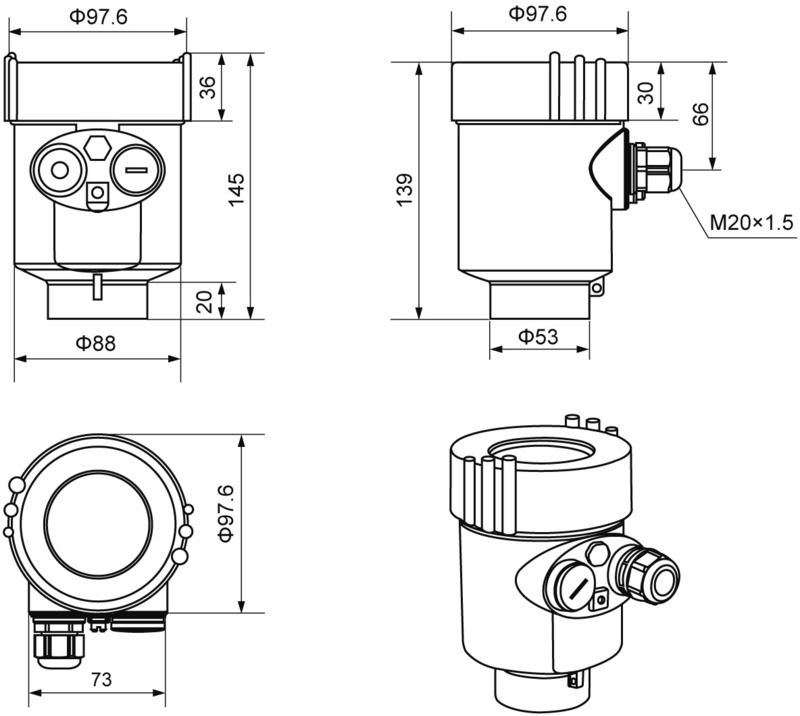

 表壳尺寸:





产品尺寸:

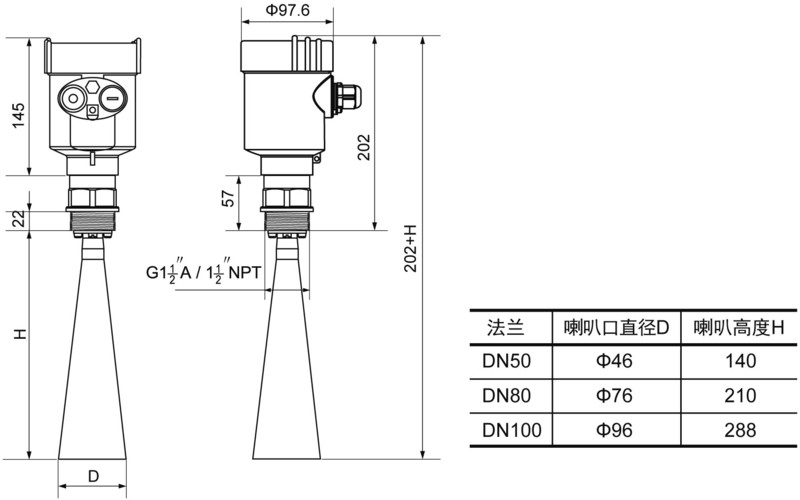

 908

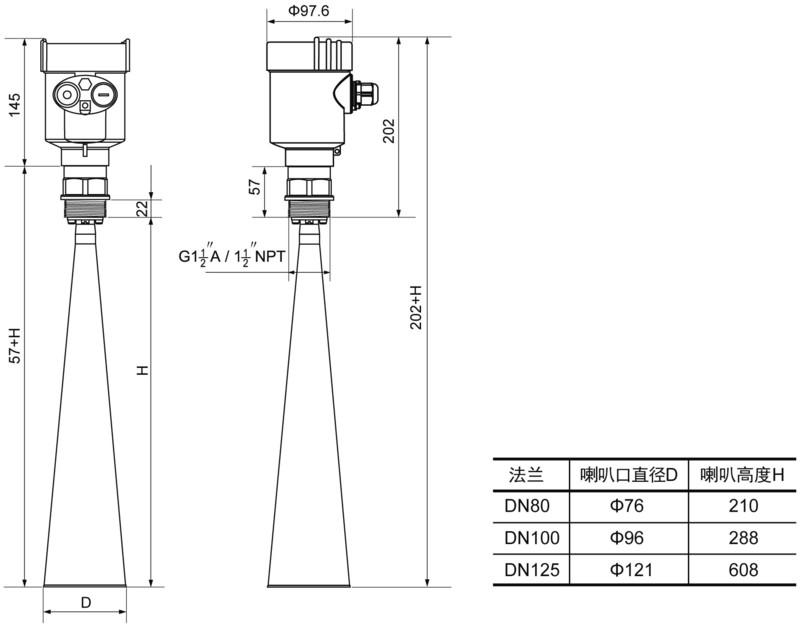

909

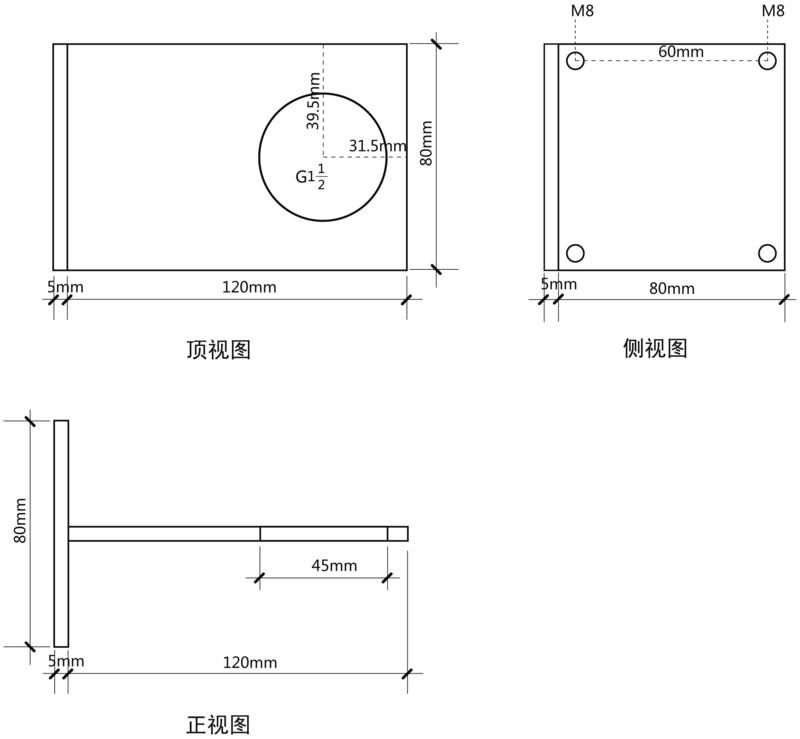

水利支架尺寸:

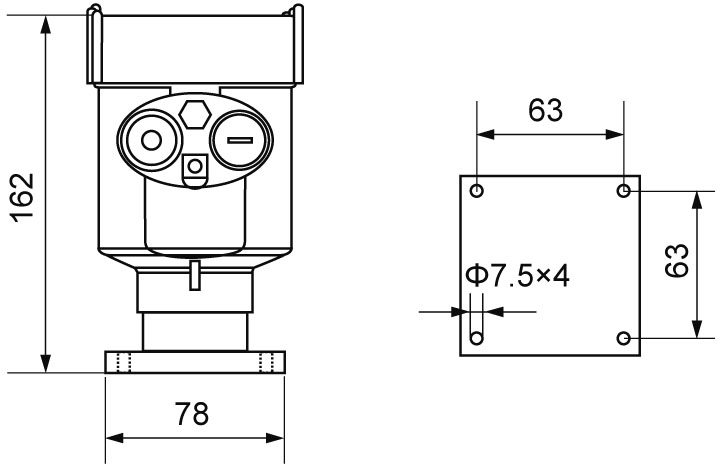

若带分体显示时,水利分体尺寸:









8、技术参数


外 壳

外壳和外壳盖之间的密封                           硅橡胶

外壳视窗                                                       聚碳酸酯

接地端子                                                       不锈钢

供电电压

四线制                 (6~24) V DC   / Modbus-RS485   / 功耗   90mW

两线制                 DC 24V   /   4~20mA    / 功耗   0.75W

                                   允许纹波                  - <100Hz                         Uss<lV

                                                                     - (100~100K) Hz           Uss<l0mV

电缆参数

电缆入口/插头               M20xl.5电缆入口

                                                        接线端子                          导线横截面1.0mm²

输出参数

输出信号                           Modbus-RS485 /   4~20mA

通讯协议                           Modbus / Hart

分辨率                               1. 6u A

故障信号                            电流输出不变;

20. 5mA

                                                                                                    22mA;

3.9mA

                                                         积分时间                            (0~36)s,可调

盲区                                                         天线末端

最大测量距离                                  908                    30米

909                    70米

微波频率                                                 26GHz

测量间隔                                                            大约1秒(取决于参数设置)

调整时间                                                            大约1秒(取决于参数设置)

显示分辨率                                                     1mm

工作存储及运输温度                                   (-40~70)

过程温度(天线部分的温度)               (-20~100)℃

压力                                                                   常压

耐震                                                                    机械震动 l0m/s² , (10~150)Hz


连接方式:


标准支架连接

带防雨罩支架连接

螺纹 G1½″A 连接

G1½ 安装底座 连接


9、仪表线性

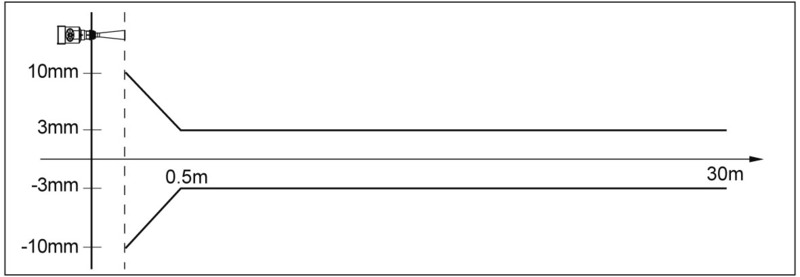

908

发射角                            取决于天线尺寸

-¢76mm                        12°

-¢96mm                         8°

精度                                见下图

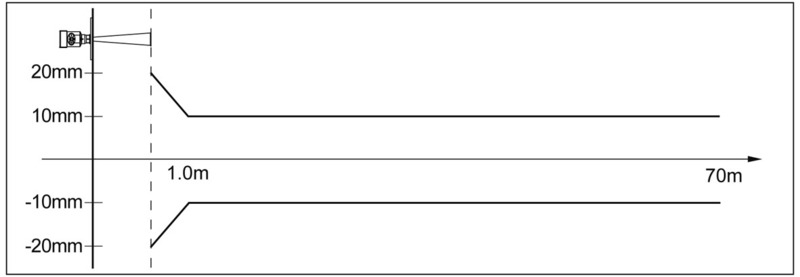

909

发射角                              取决于天线尺寸

-¢76mm                          12°

-¢96mm                           8°

-¢121mm                         6°

精度                              见下图













10、产品选型


908


许可证

P    标准型(非防爆)

过程连接/材料

            G   螺纹 G1½″ A /不锈钢 304

            N   标准支架

            M   带防雨罩支架

            H   G1½ 安装底座

            Y    特殊定制

天线型式/材料

                        A   喇叭天线 Φ76mm/不锈钢 304

B   喇叭天线 Φ96mm/不锈钢 304

Y   特殊定制

密封/ 过程温度

V   普通密封/(-20~100)

电子单元

V    RS485/Modbus / 四线制

W (4~20)mA / 24V DC   两线制

外壳/防护等级

L   铝/IP67

G   塑料 /IP65

电缆进线

M      M20 x l. 5

N       ½″ NPT

现场显示/编程

A     带

X      不带



909


许可证

P    标准型(非防爆)

过程连接/材料

G   螺纹 G1½″ A /不锈钢 304

            N   标准支架

            M   带防雨罩支架

            H   G1½ 安装底座

            Y    特殊定制

天线型式/材料

A   喇叭天线 Φ96mm/不锈钢 304

B   喇叭天线 Φ121mm/不锈钢 304

Y   特殊定制

密封/ 过程温度

V   普通密封/(-20~100)

电子单元

V    RS485/Modbus / 四线制

W (4~20)mA / 24V DC   两线制

外壳/防护等级

L   铝/IP67

G   塑料 /IP65

电缆进线

M      M20 x l. 5

N       ½″   NPT

现场显示/编程

A     带

X      不带
