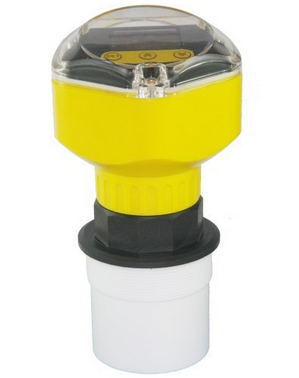

一体式防腐型超声波液位计

评论:0
型号 XJYX-WW
产品详情
产品评论(0)

产品简介:型号 XJYX-WW

超声波物位计(测量料位,液位),是一种非接触式、高可靠性、高性价比、易安装维护的物位测量仪器。它不必接触介质就能满足大部分物位测量要求,是我们公司经过多年努力开发,拥有完全自主产权的新一代超声波物位计。


二 、调试

由于仪表现场安装环境不同的。因此超声波物位计在工作之前必须知道所需测量的基本情况,比如:测量范围、零点、满程和现场工况等等。因此在测量之前必须对仪表进行设置。具体请参照第一页的“超声波物位计菜单简易设置操作说明”。

    其他: 探头选择、参数校正、算法选择这三个项目请不要自行修改。


三、主要技术指标

功能:一体型

量程:   二/四线制 5m、10m、15m、20m、30m、40m、50m、60m

测量精度:0.25%-0.5%

显 示中文液晶显示

分辨率3mm 或0.1%(取大者)

模拟输出4 线制4~20mA/750Ω 负载       2 线制4~20mA/250Ω 负载

继电器输出:可选配2 组AC 250V/ 8A 或DC   30V/ 5A 状态可编程

供 电:标配24VDC    可选 220V AC+15% 50Hz

环境温度:显示仪表-20~+60℃,探头-20~+80℃

通 信:可选485,232通信   厂家协议或者MODBUS协议

防护等级显示仪表IP65,探头IP68

探头电缆:

探头安装:根据量程和探头的选型

产品功耗

一体式二线制用24V 电源供电,不能带继电器。

功耗:最大20mA,上电瞬间最大电流30mA

具体功率如下:24*20mA = 0.48W

一体式四线制用24V 电源供电,不带继电器功耗是80mA,带一个继电器是要105mA,2 路继电器130mA

具体功率如下:

无继电器是24×80mA=1.9W;1 路继电器是24×105mA=2.5W;2 路继电器是24×145mA=3.1W

具体功率如下:

无继电器是24×100mA=2.4W;

1 路继电器是24×120mA=2.9W;2 路继电器是24×145mA=3.5W;



备注:

本系列超声波探头还可以根据客户需求定制:耐高压、耐高温、小口径、小盲区等特规探头。

超声波液位计(料位、液位)计中英文显示, 自由切换, 人性化操作界面, 普通技术工人即可安装操作,是一种非接触式、高可靠性、高性价比、易安装维护的物位测量仪器。它不必接触介质就能满足大部分物位测量要求,他是我们公司经过多年努力开发,拥有自主产权的新一代超声波物位仪。发射超声波换能器发射出的超声脉冲,通过传播媒质传播到被测物面,经反射后再通过传声媒质返回到接收换能器,测出超声波脉冲从发射到接收在传声媒质中传播的时间;再根据传声媒质中的声速,就可以算得从换能器到物面的距离,从而确定物位。

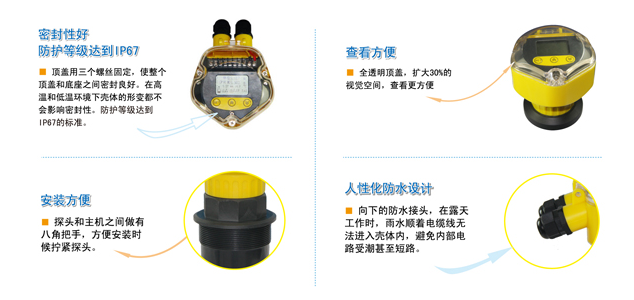

产品优势


1> 采用物理全封闭探头:一体铸造无缝隙探头,使用寿命提高1-2年

2> 独特探头设计,最大能够耐受16公斤压力环境

3> 先进回波跟踪算法:能在嘈杂的电、声噪声中有效捕捉真实回波

4> 多种补偿模式:内置温度补偿,带温度提示,声速校正模式

5> 点阵式液晶,中英文菜单:使调试和应用变得更为容易,可以显示多种图形

6> 灵活的测量模式:物位和距离两种测量模式,可以灵活设置参考位置

7> 可编程继电器输出:继电器可编程,每个继电器可以设置成高位、低位报警货关闭


   应用范围

   超声波水位计,超声波物位计可非接触式测量液体的高度,为工业的自动化运行,提供实时的液位数据。

   本仪表包含多项专利技术,具有安全、清洁、稳定可靠、安装维护方便等特点,适用于有酸、碱、盐、防腐等环境,应用于石油化工、市政工程、水利水文、环保、食品等行业,测量水或者其他液体的高度。

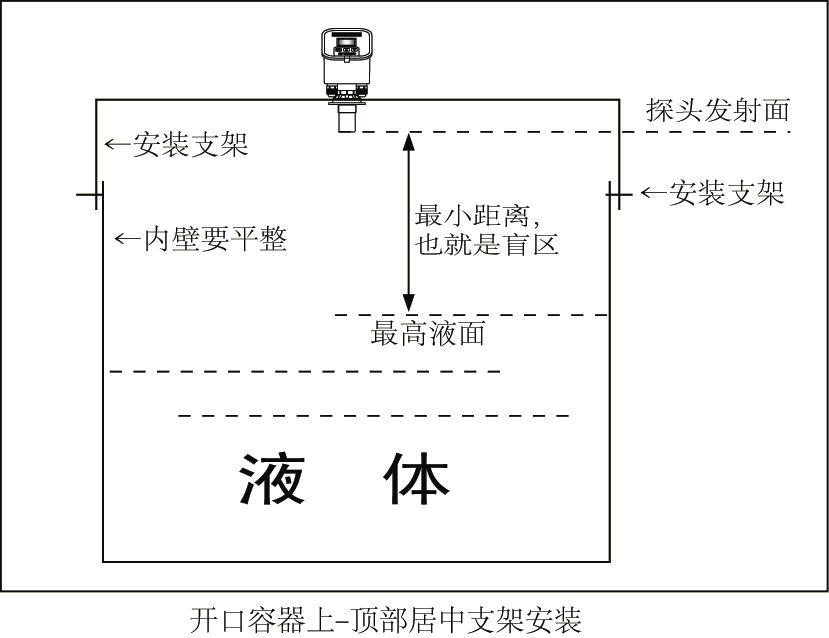

安装指南

1> 选择量程

如果测量液体,可以按照标准量程选型。如果是测量固体(请事先咨询厂家技术人员),最少需要将量程加大,如果是松软的物体(比如面粉,棉花,海绵),将不能使用。如果测量液体有覆盖面打的气泡,也要加大量程,气泡厚度超过5cm,将不推荐使用。


2> 选择探头材料,主要看环境是否有腐蚀性

一般的弱酸弱碱环境可以用普通探头,腐蚀性强的,要用防腐探头。强酸碱的场合,我们还要考虑是否会形成雾气,会造成雾气的场合,还要要求加大量程使用。

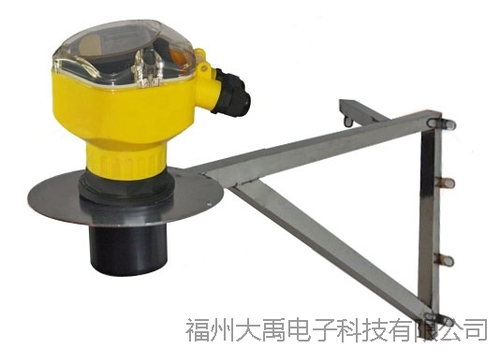

请注意,尽量使探头的轴线垂直于介质表面,并且避免在波束角内有任何装置,比如:管道和支架等。


202114

选型需要知道的参数

1> 被测量的介质类型(液体还是固体,具体名称:清水、污水、泥浆、汽油、柴油、甲苯、二氧化硫等)如果是液体:液面是否有蒸汽、雾气、泡沫、波浪、搅拌、漂浮物;如果是固体:是否有粉尘。

2> 介质的最低~最高温度,最低~最大压力。

3> 介质的腐蚀性,如果是放在罐子内的,需要知道罐子的材质,有没有防腐的衬里。

4> 是否需要防爆,防腐.

5> 测量范围是几米,要求盲区是多少。

6> 工作环境:例如敞口的池子、有盖板的池子、卧罐、立罐、球罐,罐子是否同大气压等

7> 工作电压:24VDC还是220VAC

8> 输出信号:4~20mA电流 485通信输出 继电器输出

9> 设备形式:分体式还是一体式


智能型超声波物位计说明书资料链接如下:

static/file/20170926171320_2088


福州大禹电子 —— 超声波物位计、超声波液位计生产厂家,是您贴心的产品顾问


如需更详细的了解,请拨打热线电话:0591-83207863 或添加企业QQ:104653785 福州大禹电子科技有限公司将竭诚为您服务!
