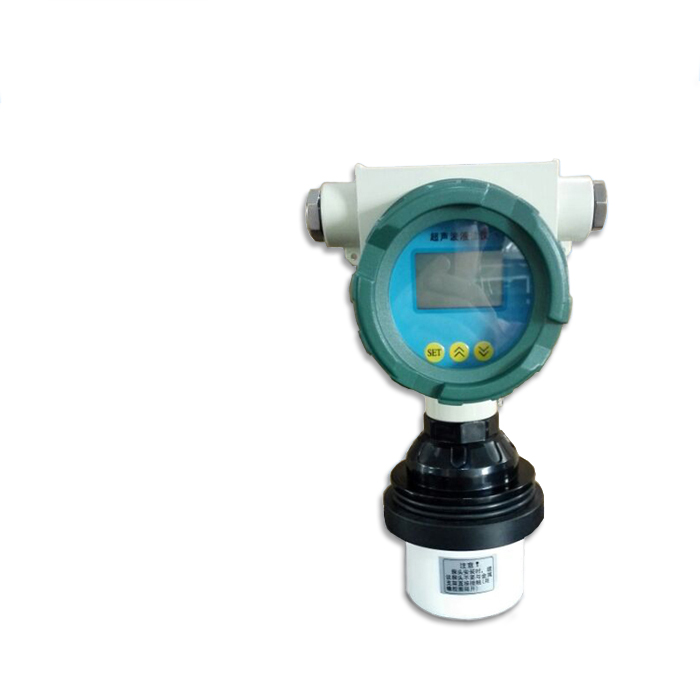

防爆一体式超声波液位计 XJYL-WW

大禹电子一体式防爆超声波液位计是一种非接触式、易安装维护的液位测量仪表。 用于测量柴油,原油等易燃易爆液体，或用于防爆环境中测量液体高度，在石油开采、炼油、化工、医药等防爆环境下广泛使用。

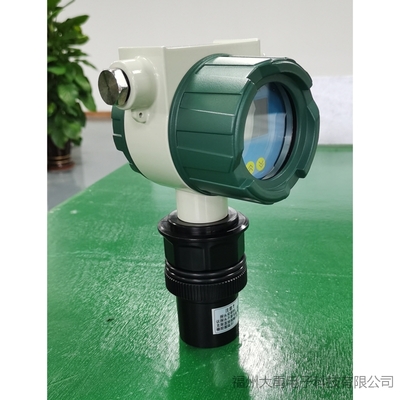

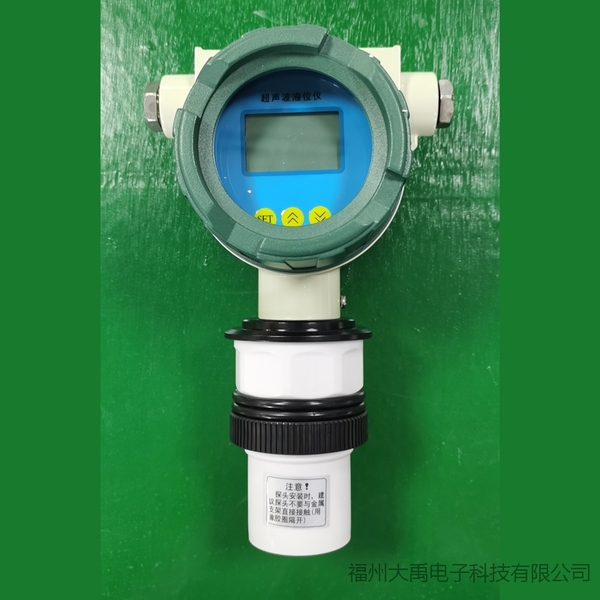

普通型防爆款超声波物位计

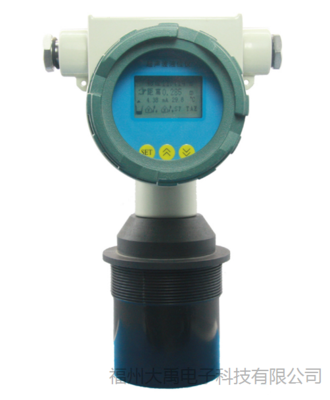

防腐型超声波物位计

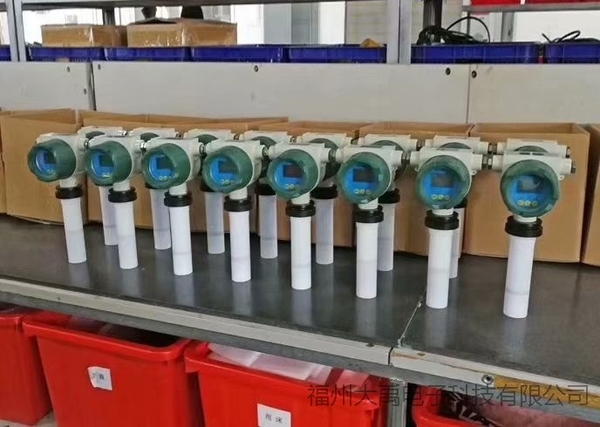

加长探头式，防腐防爆型：一体式超声波物/液位计

由于仪表现场安装环境不同的。因此超声波物位计在工作之前必须知道所需测量的基本情况，比如：测量范围、零点、满程和现场工况等等。因此在测量之前必须对仪表进行设置。

一、产品技术参数

量程：0～10m   产品盲区：0.25m～0.50m   测量精度：±0.25～0.5% ;   分辨率：3mm或0.1%(取大者)

输出方式：4～20mA/750欧姆负载;   显示输出：英文液晶显示物位测量值、距离测量值、环境温度值。

供电方式：95～275VAC 50Hz/60Hz或者24VDC 120mA可选 工作温度：仪表：-20～+60℃,探头： -40～+70℃

环境压力： 常规探头为3公斤，就是0.3MPa。   探头耐压可以做到16公斤，就是1.6MPa 发射角度：半功率角：11°，锐度角：27°

耐腐蚀性：弱酸弱碱环境下可以使用(如果是硫酸、盐酸、氢氟酸、苛性钠等强酸强碱条件使用，请选用本系列的防腐型)

主机防护等级： IP66;   探头防护等级：IP68    安装尺寸：螺纹M78×2mm

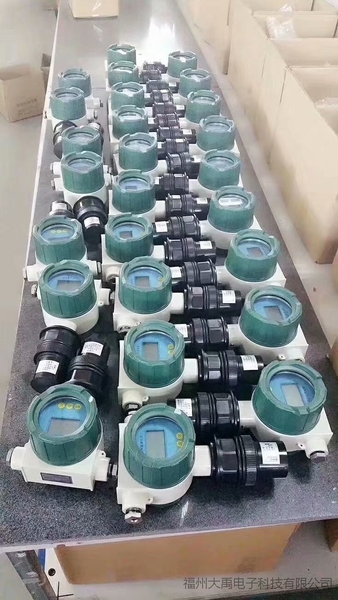

一体式超声波物位计，包装前准备

二、产品优势

电路设计从电源部分起就选用高质量的电源模块，元器件选用进口稳定性高、可靠的器件，与同类型仪表相比，质量上乘。

●   专利的声波智能技术软件可进行智能化回波分析，无需任何调试及其它的特殊步骤，此技术具有动态思维、动态分析的功能。

●   拥有的声波智能专利技术，使仪表的精度大大提高，液位精度达到0.3%，能够抗多种干扰波。

●   本仪表是一种非接触式仪表，不跟液体直接接触，因此故障率低。仪表提供多种安装方式，用户完全可以通过本手册进行仪表标定。

●   仪表的所有输入、输出线均具有防雷、防短路的保护功能。

三、应用范围

用于测量柴油,原油等易燃易爆液体，或用于防爆环境中测量液体高度，在石油开采、炼油、化工、医药等防爆环境下广泛使用。

四、注意事项

1.本仪表在室外使用，安装遮阳篷或者保护箱，以免时间长了，液晶屏受阳光照射而老化。如果在有腐蚀性气体的环境中使用，需要加装防腐外套，并且拧紧仪表的外表壳和进出线端子。在有腐蚀性气体或液体的场合使用，或者在海边、海上使用，需要选用防腐型的。

2. 电线、电缆保护管，要注意密封防止积水，防止被老鼠等啮齿类动物撕咬。

3.仪表虽然自身带有防雷器件，但仪表在多雷地区使用时，建议在仪表的进出线端另外安装专用的防雷装置。

4.仪表在特别炎热、寒冷的地方使用，即周围环境温度有可能超出仪表的工作要求时，建议在液位仪周围加设防高、低温装置。

5.超声波探头要和被测的液面垂直，在超声波发射的锥形的范围内不能有其它障碍物。

6.如果在＜－20℃或＞＋60℃的温度下使用，请事先联系在各地的技术服务部门。

7.使用环境有粉尘、蒸汽、雾气，液面有泡沫、漂浮物，液体有搅拌，波浪等情况请事先联系在各地的技术服务部门，需要区别对待。

五、选型需要知道的参数

1.被测量的介质类型(液体还是固体，具体名称：清水、污水、泥浆、汽油、柴油、甲苯、二氧化硫等) 如果是液体：液面是否有蒸汽、雾气、泡沫、波浪、搅拌、漂浮物； 如果是固体：是否有粉尘。

2.介质的最低～最高温度，最低～最大电压。

3.介质的腐蚀性，如果是放在罐子内的，需要知道罐子的材质，有没有防腐的衬里。

4.是否需要防爆,防腐.

5.测量范围是几米，要求盲区是多少。

6.工作环境：例如敞口的池子、有盖板的池子、卧罐、立罐、球罐，罐子是否同大气压等

7.工作电压：24VDC还是220VAC

8.输出信号：4～20mA电流 485通信输出 继电器输出

9.设备形式：一体式

六、安装指南

6.1理解专业术语

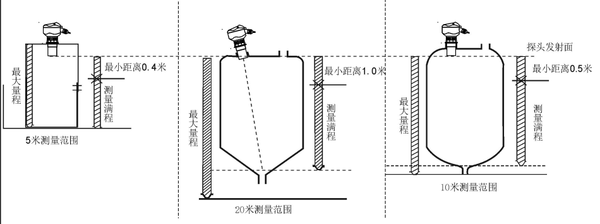

①量程：在进行仪表选型的时候，量程的含义是很重要的，请看下面的示意图。

②发射角和虚假回波

超声波波速通过探头聚焦，脉冲波速的发射就好像手电筒的光速一样，离探头越远的地方，扩散面积就越大。

在发射角内的任何物体，如：管道、支架、焊缝、加强筋、搅拌螺旋桨、挂壁的物体，都会造成很强的虚假回波，特别是发射角内距离探头较近的物体。

例如：在距离探头6米处的管道造成的虚假回波要比距离探头18米处同样管道造成的虚假回波强9倍。

★尽量使传感器的轴线垂直于介质表面，并且避免在发射角内有任何其他物体。如：管道和支架等。

6.2测量范围选择
    测量范围取决于超声波探头的范围。超声波探头的范围则取决于现场的工作环境、被测量目标、温度等。根据下表，你可以选择出你所需要的测量范围是几米。

信号衰减计算方式，如果是现场有多种情况，就要把这几种情况都累加起来来计算信号衰减的量。

·有少量加料                   5...10dB

·有少量蒸汽                   5...20dB

·探头和介质表面温差≤40℃     5...10dB

合计   最小15dB，最大40dB。

在这种情况下，如果实际最大测量范围是5米，那么需要选用50米量程的超声波液位计来的量。

测量液体

平顶罐

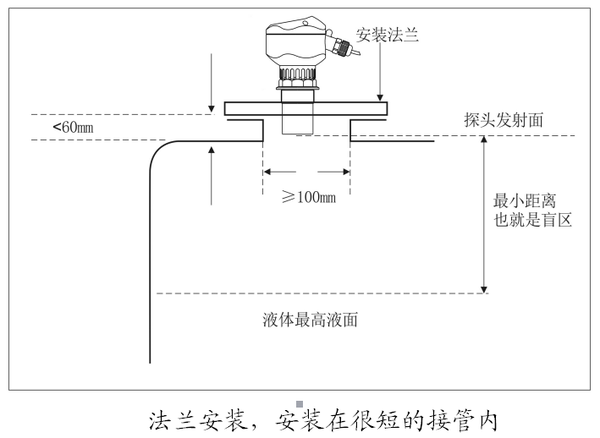

平顶罐一般都有一个很短的接管，接管的基准面是法兰的下底面，在接管长度≤60mm，接管内径≥100mm，接管内壁平整无毛刺、凸起物的前提下，安装后探头的发射面低于法兰的下底面3cm就可以测量。

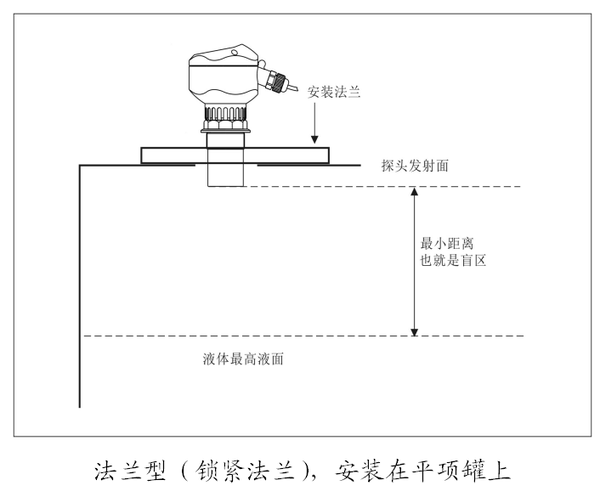

最理想的安装是直接将仪表装在平顶容器上，不使用接管，容器上的圆形开口就可以足够固定安装用的法兰或者万向节。探头发射面在基准面以下。

拱形罐顶

对于拱形罐，仪表最好不要安装在罐顶中央，而是安装在罐顶半径的1/2或者2/3处(在满足离罐壁一定距离的前提下)。对于超声波脉冲来讲，拱形罐顶就好像是一个凸透镜，如果探头安装在凸透镜的焦点上，那么它就会接收到所有虚假回波。因此应该尽量避免将传感器探头安装在拱形罐顶中央。
