产 品 简 介

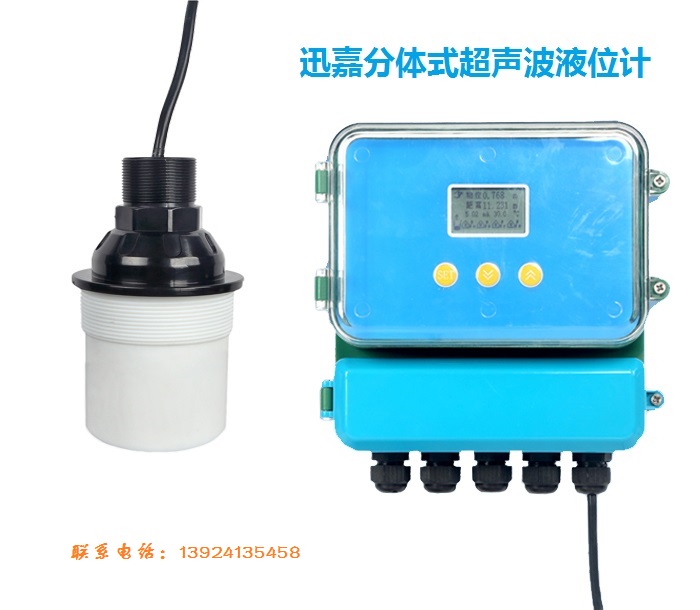

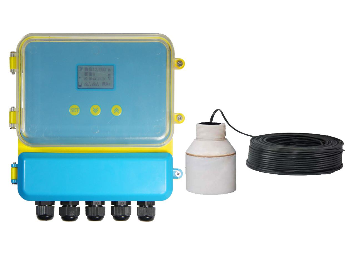

分体式超声波液位计/超声波料位计，用于测量水,泥浆,矿浆,牛奶,化工原料等液体，应用于石油、化工、环保、冶金、矿山、市政、水利、水文、水处理等行业。分体式超声波液位计、超声波料位计，传感器和主机分离，更加适合储罐、料仓、支架上安装，是工业现场测量液体、浆料、固体的一种低成本测量设备。
功 能：分体型
量 程：5m、10m、15m、20m、30m、40m、50m、60m、70m
测量精度：0.5%-1.0%
分 辨 率：3mm或0.1%（取大者）
显 示：中文液晶显示，或者英文液晶显示
模拟输出：4线制4～20mA/510Ω 负载
继电器输出：（可选配）单通道为2 组，双通道是4 组AC 250V/ 8A
或DC 30V/ 5A 状态可编程
供 电：标配220V AC+15% 50Hz 可选24VDC 120mA 定做12VDC 或电池供电
环境温度：显示仪表-20～+60℃，探头-20～+80℃
通 信: 可选485，232 通信（厂家协议或者MODBUS协议）
防护等级：显示仪表IP65，探头IP68
探头电缆：可达100 米，标配10 米
探头安装：根据量程和探头的选型
产品功耗：
分体式用24V 电源供电，不带继电器功耗是100mA，带一个继电器是要120mA，
2 路继电器145mA,3 路继电器要170mA，4 路继电器要190mA.
具体功率如下：
无继电器是24×100mA=2.4W；
1 路继电器是24×120mA=2.9W；2 路继电器是24×145mA=3.5W；
3 路继电器是24×170mA=4.1W；2 路继电器是24×190mA=4.6W；
备注：
本系列超声波探头还可以根据客户需求定制：耐高压、耐高温、小口径、小盲区等特规探头。
四、安装指南
物位计安装尺寸 分体式超声波物位计标准型（实物及结构图如上所述）
理解专业术语
①量程：在进行仪表选型的时候，量程的含义是很重要的，请看下面的示意图。
②发射角和虚假回波
超声波波速通过探头聚焦，脉冲波速的发射就好像手电筒的光速一样，离探头越远的地方，扩散面积就越大。
在发射角内的任何物体，如：管道、支架、焊缝、加强筋、搅拌螺旋桨、挂壁的物体，都会造成很强的虚假回波，特别是发射角内距离探头较近的物体。
例如：在距离探头 6 米处的管道造成的虚假回波要比距离探头 18 米处同样管道造成的虚假回波强9倍。
★尽量使传感器的轴线垂直于介质表面，并且避免在发射角内有任何其他物体。如：管道和支架等。
测量范围选择
测量范围取决于超声波探头的范围。超声波探头的范围则取决于现场的工作环境、被测量目标、温度等。
根据下表，你可以选择出你所需要的测量范围是几米。
液体表面 衰减的倍数 衰减的百分比 加大量程倍数
平稳 0dB 0% 无需加大
波纹 5...10dB 50～67% 1倍量程
大波动(比如
有搅拌叶片) 10...20dB 90% 3倍量程
固体物料表面 衰减的倍数 衰减的百分比 加大量程倍数
坚硬，粗糙 40dB 99% 10倍量程
(比如 颗粒状橡胶)
柔软(比如煤粉 40...60dB 99～99.9% 不建议使用
水泥、粉煤灰)
有粉尘 衰减的倍数 衰减的百分比 加大量程倍数
没有 0dB 0% 无需加大
少量 5dB 50% 1倍量程
大量 5...20dB 50～90% 3倍量程
有加料 衰减的倍数 衰减的百分比 加大量程倍数
无 0dB 0% 无需加大
少量 5...10dB 50～67% 1倍量程
大量 10...40dB 67～99% 3倍量程
有雾气 衰减的倍数 衰减的百分比 加大量程倍数
无 0dB 0% 无需加大
少量 5...10dB 50～67% 1倍量程
大量 10...20dB 67～90% 3倍量程
有蒸汽 衰减的倍数 衰减的百分比 加大量程倍数
无 0dB 0% 无需加大
少量 5...10dB 50～67% 1倍量程
大量 10...20dB 67～90% 3倍量程
探头和介质表面温差 衰减的倍数 衰减的百分比 加大量程倍数
≤20℃ 0dB 0% 无需加大
≤40℃ 5...10dB 50～67% 1倍量程
≤80℃ 10...20dB 67～90% 3倍量程
信号衰减计算方式，如果是现场有多种情况，就要把这几种情况都累加起来来计算信号衰减的量。
·有少量加料 5...10dB
·有少量蒸汽 5...20dB
·探头和介质表面温差≤40℃ 5...10dB
合计 最小15dB，最大40dB。
在这种情况下，如果实际最大测量范围是 5 米，那么需要选用 50 米
量程的超声波液位计来的量。
底部螺纹安装
▲建议安装时使用塑料材质的法兰跟传感器连接
①在被测物体上方装一个法兰
②法兰上放一片内径相同的垫片
③将换能器放入法兰孔
④法兰下放一片内径相同的垫片
拧上螺母固定好换能器
安装好了的换能器
顶部螺纹安装-吊装法安装
在探头顶部螺纹用螺母固定
探头进线要用保护管
安装在罐子上、水池上、盖板上、支架上安装跟以上方式基本相同。
★探头安装完毕后，探头发射面一定露出盖板或者导波管。不能缩在盖板或者导波管里面。
用 途
分体式超声波物位计（料位，液位），是用来测量容器的液位或者料位的高低差别。
更多内容详见产品说明书。
