气体流量传感器适用范围
气体流量传感器具有显示功能:能同时显示累积流量、瞬时流量、压力和温度。
气体流量传感器具有通讯功能: 可以与分站的智能口进行RS485通讯,并能同时输出累积流量、瞬时流量、压力和温度。
气体流量传感器应用广泛,极大的影响着社会各行各业的发展。如工业生产、科学实验、保证产品质量、提高生产效率、节约能源、促进科技的发展等方面起着重要作用。
如今,气体流量传感器种类比较多,有节流式、容积式、涡街式、电磁式、热式、超声波式等若干种。多数是采集流体的温度、压力等信号,再换算成流量。但由于气体流动状态不稳定,使气体流量传感器的流量测量准确性受到影响。随着科学技术的不断发展, 气体流量传感器变得体积小,低成本,稳定性好,功耗低,可被批量制造。
目前,小而强的产品是当今社会急需的产品,而气体流量传感器随着科学技术的进步,越来越能满足社会的这一需要。并且其外观也变得越来越小型化,其检测性能的提高也对社会的发展做出积极的贡献、

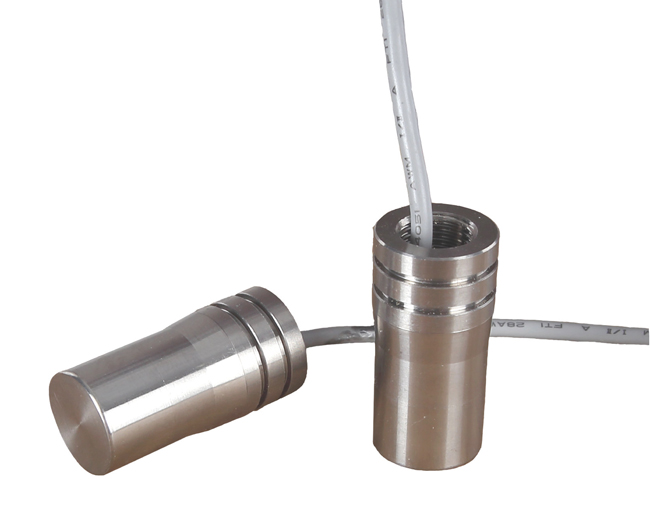

![](static/picture/ABUIABACGAAgguD6lQYo1LrrZjCKBTiJBA!450x450.jpg)
一、换能器的主要技术指标
名称 | 超声波气体流量换能器 | 工作电压 | 峰值电压<1000VPP |
型号 | DYA-200-01X | 工作温度 | -40~+80℃ |
爆炸气体环境 | 可照常工作 | 压力 | 16公斤或者1.6MPa |
活性区直径 | 15 mm | 角度 | (波速宽度)半功率角 @-3dB:7°±2, 锐度角:18°±4 |
频率 | 200KHz±5% | 外壳材质 | 钛合金 |
量程 | 0.10~1.5m | 用途 | 超声波气体流量计 |
等效阻抗 | 360Ω±20% | 安装尺寸 | (可按客户要求定制) |
电容量 | 500pF±20% @1KHz | 防护等级 | IP68 |
灵敏度 | 带载驱动电压:800Vpp 距离0.6m,回波幅度40mV | 重量 | 20g±5% |
二、换能器的分类和配件
配 件 | 螺母 | 电缆线长 | 脉冲变压器 |
分 体 | 无 | 标配20cm | 选配 |
三、换能器的接线说明
一体式接口:二芯带屏蔽,红:换能器+,白:换能器-,黑:屏蔽线(默认不带温度传感器)
四、换能器的测试电路原理图

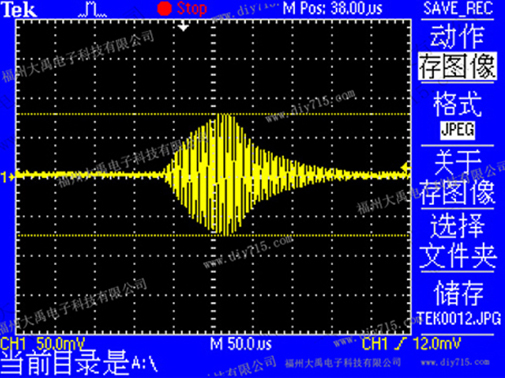

五、换能器的回波测试图
测试环境距离0.6米,测试点ECHO×1
![DYA-200-01XL回波测试图.jpg](static/picture/ABUIABACGAAg8qzf-wUonouYxgcw_QM4_gI.jpg)

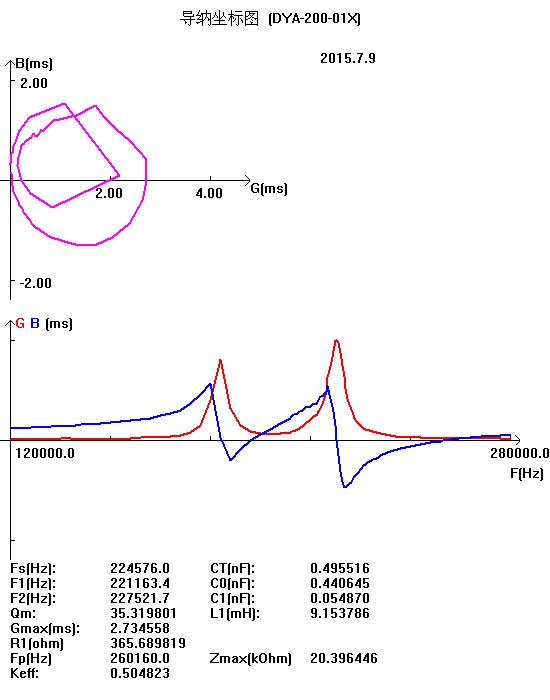

六、换能器的导纳曲线图
![](static/picture/ABUIABACGAAg5qvf-wUo0bLn1wIwpgQ4vAU.jpg)
七、产品结构图
